Présentation

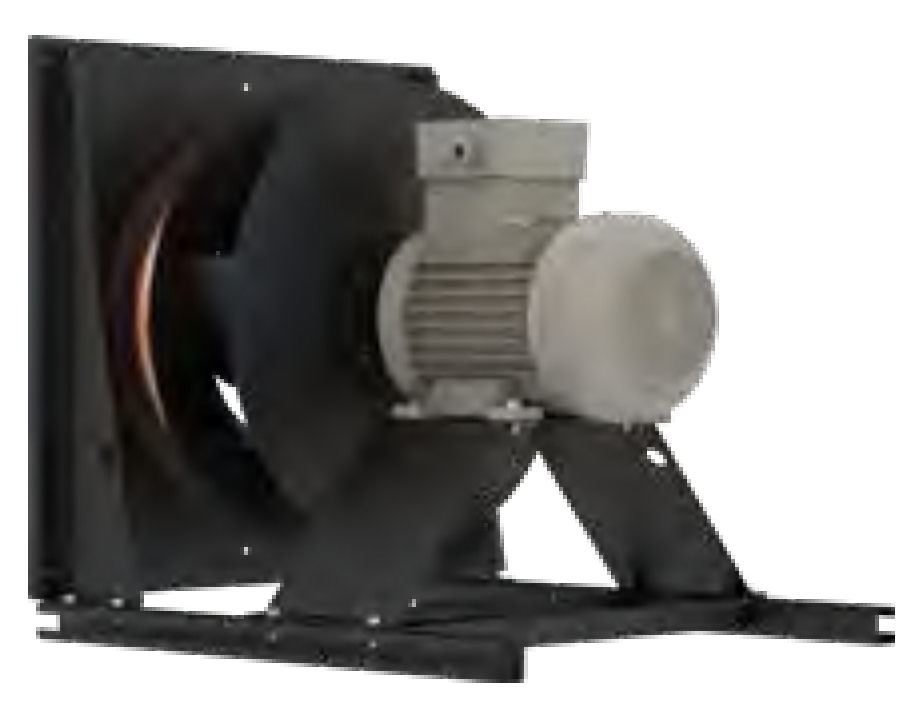

• Le ventilateur centrifuge Ziehl-Abegg C-ATEX ZAmotbasicEx ER50C est conçu pour la ventilation d'air en zone à risque d'explosion
• Équipé d'une roue centrifuge haute performance, il assure un fonctionnement fiable avec un rendement énergétique élevé
• Ce modèle intègre une turbine en tôle d'acier brillante revêtue par poudrage avec résistance de classe 2 pour une durabilité accrue
• Sa conception comprend une bouche d'aspiration avec dispositif de mesure pour le contrôle du débit d'air
• Le système fonctionne avec un moteur asynchrone IE3 protégé par résistance PTC et bénéficiant d'un indice de protection IP56
Applications
• Ventilation d'extraction d'air en zones industrielles classées ATEX
• Renouvellement d'air dans les installations de process manipulant des gaz inflammables
• Extraction d'air dans les locaux techniques et salles de machines nécessitant une protection contre les explosions
Avantages
• Sécurité renforcée grâce au marquage ATEX II 2G pour les parties mécanique et électrique
• Rendement élevé du moteur IE3 avec efficacité jusqu'à 91,6 % pour réduire la consommation énergétique
• Plage de puissances étendue de 1,5 kW à 11,0 kW pour s'adapter à de nombreuses installations
Conception
• Roue centrifuge en tôle d'acier revêtue par poudrage couleur RAL 9005
• Bouche d'aspiration intégrant un dispositif de mesure du débit d'air
• Montage horizontal du groupe moto-ventilateur pour une intégration aisée dans les caissons et centrales
Caractéristiques techniques
• Plage de puissance nominale : 1,5 à 11,0 kW
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Indice de protection : IP56
• Classe thermique : THCL155
• Température minimale du fluide : -20 °C
• Température maximale du fluide : 40 °C
• Rendement moteur maximal : 91,6 %
• Rendement moteur minimal : 85,5 %
• Vitesse nominale minimale : 1435 tr/min
• Vitesse nominale maximale : 1470 tr/min
• Vitesse maximale de rotation : 2620 tr/min
• Courant nominal minimal : 3,21 A
• Courant nominal maximal : 20,90 A
• Poids maximal du groupe : 256,00 kg
