Présentation

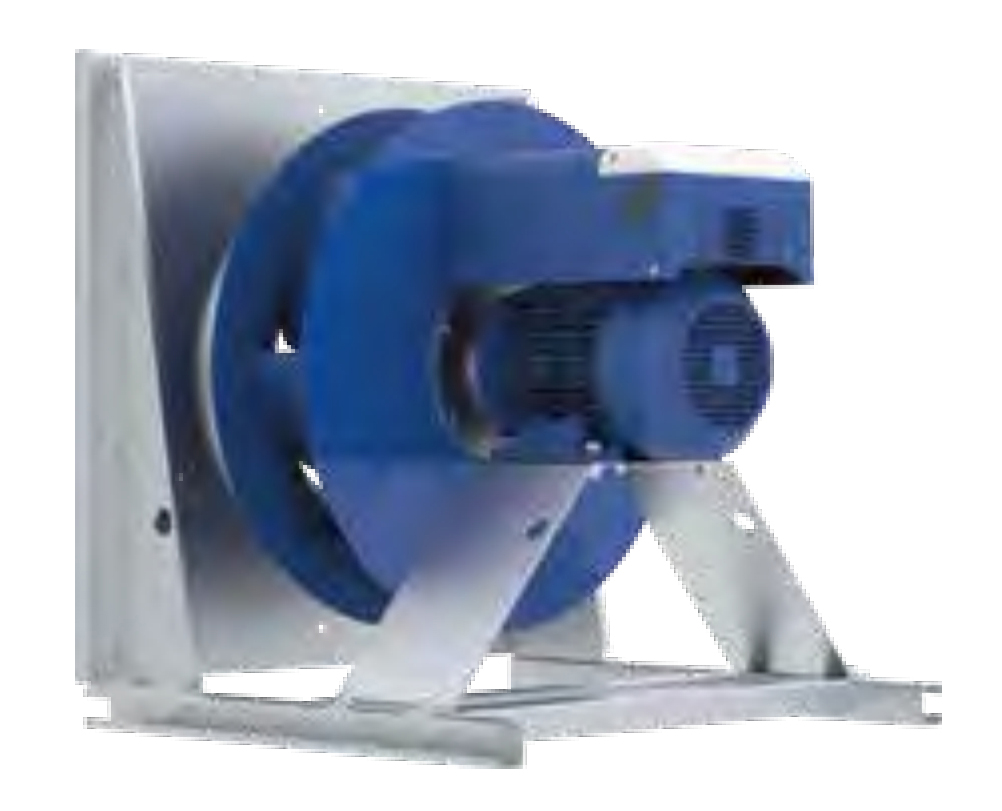

• Le ventilateur plug fan Ziehl-Abegg C PMblue ER63C est conçu pour la ventilation d'air dans des installations de traitement d'air et de désenfumage
• Équipé d'une roue centrifuge à haut rendement en tôle d'acier peinte, il assure une excellente performance aéraulique
• Ce modèle intègre un moteur synchrone à aimants permanents avec module de commande PMcontrol de classe de rendement IE4
• Sa conception avec collerette d'entrée munie d'un dispositif de mesure permet un contrôle précis du débit d'air
• Le système est prévu pour un fonctionnement horizontal avec un degré de protection IP54 et une classe thermique THCL155
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement d'air dans les bâtiments commerciaux, entrepôts logistiques et locaux techniques
• Intégration dans des caissons et unités de ventilation nécessitant un ventilateur plug fan à haut rendement énergétique
• Applications de ventilation où une mesure et un contrôle précis du débit d'air sont requis
• Systèmes de ventilation fonctionnant dans une plage de température de -20 °C à 40 °C
Avantages
• Rendement moteur élevé IE4 permettant une réduction significative de la consommation d'énergie
• Mesure intégrée du débit d'air grâce à la buse d'entrée avec dispositif de mesure pour un pilotage optimisé
• Plage de tension large de 380 V à 480 V en triphasé pour une adaptation facile aux réseaux électriques
• Protection moteur par résistance PTC et degré de protection IP54 pour une fiabilité accrue en environnement industriel
• Large plage de vitesses de rotation jusqu'à 2050 tr/min permettant d'ajuster précisément les performances aérauliques
Conception
• Roue centrifuge à haut rendement en tôle d'acier lumineuse, revêtue par poudre classe de résistance 1 RAL 5002
• Buse d'entrée profilée avec dispositif de mesure intégré pour la mesure du débit d'air
• Moteur synchrone à aimants permanents avec module de commande PMcontrol basic-M intégré
• Construction prévue pour un montage horizontal avec support adapté aux vibrations
• Protection thermique de classe THCL155 associée à une protection IP54 pour le moteur et les composants électriques
Caractéristiques techniques
• Plage de puissance nominale : 3.00 à 12.34 kW
• Tension assignée : 3 x 380-480 V
• Fréquence assignée : 50-60 Hz
• Température minimale du fluide : -20 °C
• Température maximale du fluide à la vitesse max : 40 °C
• Rendement moteur max : 93.0 %
• Rendement aéraulique max : 69.3 %
• Courant nominal selon versions : 4.4-3.5 à 23.0-18.0 A
• Vitesse de rotation nominale selon versions : 1500 à 2060 tr/min
• Vitesse de rotation maximale selon versions : 1180 à 2050 tr/min
• Puissance absorbée selon versions : 2.70 à 13.50 kW
• Poids selon versions : 83.00 à 145.00 kg
• Longueur T selon versions : 720 à 880 mm
• Hauteur H2 selon versions : 645 à 757 mm
• Classe d'efficacité énergétique visée ErP : N=62 à N=64
