Présentation

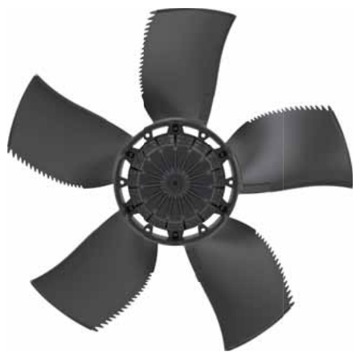

• Le ventilateur Ziehl-Abegg FE2owlet FN071 VD est conçu pour la ventilation d'air dans les applications de génie ferroviaire exigeantes
• Ce modèle fonctionne avec un moteur à courant alternatif triphasé quatre pôles, optimisé pour les réseaux 400 V et 460 V
• Sa conception à cinq pales en aluminium avec peinture double couche assure une grande robustesse et une protection durable contre la corrosion
• Le système de moteur protégé par contact thermique et indice de protection IP54 garantit une fiabilité élevée en fonctionnement continu
• Grâce à sa large plage de températures ambiantes admissibles, ce ventilateur s'adapte aux environnements de service sévères rencontrés dans le secteur ferroviaire
Applications
• Ventilation d'extraction d'air dans le matériel roulant ferroviaire
• Refroidissement d'armoires électriques et d'équipements de puissance embarqués
• Renouvellement et circulation d'air dans compartiments techniques ferroviaires
• Ventilation de locaux techniques associés aux infrastructures ferroviaires
• Applications de ventilation industrielle nécessitant un ventilateur axial robuste
Avantages
• Large plage de tension et de fréquence permettant une intégration flexible sur différents réseaux électriques
• Fonctionnement en service continu avec démarrages occasionnels conforme à la norme DIN EN 60034-1
• Classe thermique élevée THCL155 assurant une bonne tenue aux échauffements du moteur
• Indice de protection IP54 offrant une protection efficace contre la poussière et les projections d'eau
• Conception spécifique pour le génie ferroviaire garantissant une grande fiabilité en conditions sévères
Conception
• Moteur à courant alternatif triphasé quatre pôles avec couplage triangle ou étoile
• Cinq pales en aluminium avec peinture double couche de couleur noire
• Rotor en aluminium avec revêtement double couche pour une meilleure durabilité
• Câble d'alimentation axial de 105 cm facilitant le raccordement électrique
• Construction sans grille de protection, mesurée en bouche à air libre selon ISO 5801
Caractéristiques techniques
• Tension nominale : 3-400 V (triangle/étoile) ou 3-460 V (triangle/étoile)
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance absorbée : 2.90 kW à 4.60 kW
• Courant nominal : 3.40 A à 7.20 A
• Vitesse de rotation nominale : 1190 min-1 à 1690 min-1
• Courant de démarrage : 9.00 A à 34.00 A
• Augmentation de courant au démarrage : 10 % à 15 %
• Classe thermique : THCL155
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 70 °C
• Niveau de puissance acoustique côté aspiration : 90 dB(A) à 98 dB(A)
• Nombre de pales : 5
• Indice de protection : IP54
• Poids : 40.50 kg
• Longueur du câble d'alimentation : 105 cm
