Présentation

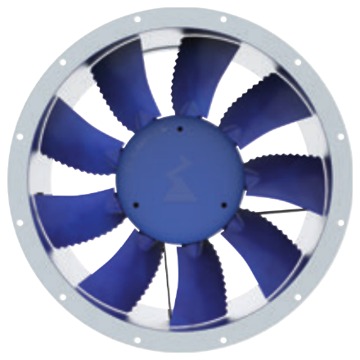

• Le ventilateur Ziehl-Abegg MAXventowlet DN90V est conçu pour la ventilation d'air en gaine sur réseaux aérauliques de grande puissance
• Il fonctionne en courant triphasé à fréquence nominale de 60 Hz pour des installations industrielles et tertiaires exigeantes
• Équipé d'une roue à 9 pales en matériau composite haute performance, il assure un débit d'air élevé avec une efficacité énergétique optimisée
• Sa conception en moteur complètement fermé et ventilé de type TEFC garantit une protection renforcée en environnement difficile
• Le système est disponible en différentes longueurs de caisson pour s'adapter aux configurations d'installation et aux contraintes d'encombrement
Applications
• Ventilation d'extraction et de soufflage d'air dans les bâtiments industriels
• Désenfumage et renouvellement d'air dans les parkings et grands volumes fermés
• Ventilation d'air de process dans les installations tertiaires et les locaux techniques
Avantages
• Plage de température d'air ambiant étendue de -20 °C à 50 °C pour une utilisation polyvalente
• Nombre de pales optimisé à 9 unités pour un compromis performant entre débit d'air et rendement
• Moteur standard NEMA de technologie PEM assurant une fiabilité élevée et une maintenance simplifiée
Conception
• Carter tubulaire de type gaine disponible en version longue ou courte selon les besoins d'installation
• Protection du moteur de type totalement fermé et ventilé assurant une bonne tenue aux poussières
• Roue en matériau composite haute performance ou ZAmid non peinte pour une résistance mécanique élevée
Caractéristiques techniques
• Tension nominale : 3-460 V
• Fréquence nominale : 60 Hz
• Nombre de pales : 9 unités
• Température ambiante min : -20 °C
• Température ambiante max : 50 °C
• Puissance nominale versions 4 pôles : 15-40 hp
• Puissance nominale versions 6 pôles : 5-10 hp
• Poids version 4 pôles min : 471.6 lb
• Poids version 4 pôles max : 785.2 lb
• Poids version 6 pôles min : 338.9 lb
• Poids version 6 pôles max : 491.5 lb
• Angle de calage des pales : 11-29 °
• Rendement pic versions 4 pôles : 45.0-54.2 %
• Rendement réel versions 4 pôles : 44.3-54.1 %
• Rendement pic versions 6 pôles : 44.2-52.0 %
