Présentation

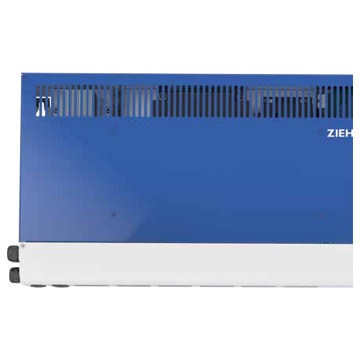

• L'unité de récupération d'énergie Ziehl-Abegg ZArec4C est conçue pour valoriser l'énergie générée par les systèmes d'ascenseur et la réinjecter dans le réseau électrique
• Elle est équipée d'un redressement sinusoïdal avec composants de compatibilité électromagnétique intégrés pour assurer une alimentation propre
• Ce modèle permet une exploitation dynamique de l'énergie de régénération lors des phases de déplacement de la cabine
• Sa conception extra plate autorise un montage mural aisé en local machinerie ou dans la gaine d'ascenseur
• Le système intègre une fonction de veille afin de réduire la consommation d'énergie en période d'inactivité
Applications
• Récupération d'énergie sur ascenseurs électriques à entraînement par variateur de fréquence
• Réinjection de l'énergie régénérée des ascenseurs dans le réseau de distribution du bâtiment
• Optimisation de la classe d'efficacité énergétique des installations d'ascenseurs en exploitation continue
Avantages
• Permet une réduction des coûts d'exploitation en utilisant directement l'énergie régénérée pour d'autres charges du bâtiment
• Améliore la classe d'efficacité énergétique de l'installation d'ascenseur conformément à la directive VDI 4707
• Supprime les coûts supplémentaires liés à l'ajout de résistances de freinage dédiées aux manœuvres d'évacuation
• Contribue à la diminution des émissions de CO2 en abaissant la consommation annuelle d'énergie électrique
• Offre une alimentation sinusoïdale avec un faible taux de distorsion harmonique inférieur à 5 %
Conception
• Boîtier à conception extrêmement plate adapté à une installation murale dans la gaine ou la salle des machines
• Raccordement possible avec les variateurs de fréquence ZETADYN 3BF et ZAdyn4C par faisceaux préfabriqués
• Fonction de mise en veille intégrée pour limiter la puissance perdue en régime d'attente
• Deux sorties relais et deux entrées numériques pour l'intégration dans le système de commande d'ascenseur
• Indice de protection IP20 et conformité aux normes EN 12015 et EN 12016 pour la compatibilité électromagnétique
Caractéristiques techniques
• Tension d'alimentation réseau : 400 V
• Fréquence d'alimentation réseau : 50 Hz
• Puissance extractible maximale ZArec4C 013 : 13,0 kW
• Puissance de récupération maximale ZArec4C 013 : 5,0 kW
• Courant de récupération maximal ZArec4C 013 : 7,2 A
• Puissance extractible maximale ZArec4C 026 : 26,0 kW
• Puissance de récupération maximale ZArec4C 026 : 10,0 kW
• Courant de récupération maximal ZArec4C 026 : 14,4 A
• Puissance extractible maximale ZArec4C 039 : 39,0 kW
• Puissance de récupération maximale ZArec4C 039 : 15,0 kW
• Courant de récupération maximal ZArec4C 039 : 21,7 A
• Puissance perdue en veille ZArec4C 013 : 10,0 W
• Puissance perdue en veille ZArec4C 026 : 15,0 W
• Poids ZArec4C 013 : 42,5 kg
• Poids ZArec4C 026 : 68,0 kg
• Poids ZArec4C 039 : 85,0 kg
• Facteur de distorsion harmonique total : 5,0 %
• Cycle de service maximal : 20,0 %
• Longueur faisceau LS-RE-03-HX-2.5-ZA3/4 : 3,0 m
• Section câble faisceau signaux : 0,75 mm2
