Présentation
• Le ventilateur Ziehl-Abegg ZN056-SD est conçu pour le refroidissement d'huile de transformateur de puissance avec un fonctionnement continu fiable
• Équipé d'une technologie moteur à courant alternatif triphasé, il offre différentes tensions et fréquences d'alimentation pour s'adapter aux installations internationales

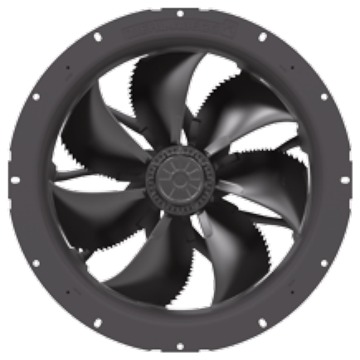

• Ce modèle intègre une roue FE2owlet dans un diffuseur ZAplus afin d'optimiser le débit d'air et le rendement énergétique
• Sa conception avec boîte à bornes, grille de protection et indice de protection IP54 assure une mise en service sûre et simple
• Le système est prévu pour une utilisation dans des environnements exigeants grâce à une classe thermique élevée et une large plage de températures ambiantes admissibles
Applications
• Refroidissement d'huile de transformateurs de puissance par ventilation forcée
• Ventilation d'appoint sur radiateurs de transformateurs dans les postes électriques
• Refroidissement d'équipements électriques ou de machines nécessitant un débit d'air élevé
• Extraction et soufflage d'air dans des installations industrielles lourdes
• Remplacement ou ajout de ventilateurs sur groupes de transformateurs existants
Avantages
• Rendement énergétique optimisé avec une efficacité ErP de 36,9 % pour réduire la consommation électrique
• Large plage de tension et de fréquence permettant une utilisation en réseaux 400 V et 460 V à 50 Hz et 60 Hz
• Fonctionnement fiable en continu grâce à une classe thermique 155 et à une protection moteur par contact thermique
• Résistance mécanique et durabilité accrues avec des pales et un rotor en aluminium avec peinture bi-couche RAL 9005
• Adaptabilité de montage grâce au système ZAplus pouvant être fixé des deux côtés avec grille de protection
Conception
• Moteur asynchrone triphasé 6-6 pôles pour alimentation 3-400 V ou 3-460 V en couplage triangle ou étoile
• Roue à 7 pales profilées en aluminium type FE2owlet montée dans un diffuseur ZAplus à haute performance aéraulique
• Boîte de raccordement électrique intégrée pour une connexion directe sur site
• Protection du moteur par contact thermique et indice de protection IP54 contre la poussière et les projections d'eau
• Grille de protection côté aspiration ou des deux côtés suivant la conception choisie pour sécuriser l'accès à la roue
Caractéristiques techniques
• Tension nominale : 400 V triangle ou étoile
• Tension nominale alternative : 460 V triangle ou étoile
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance d'entrée nominale : 350 W à 560 W
• Courant nominal : 0,38 A à 0,90 A
• Vitesse nominale : 650 à 1000 min-1
• Vitesse à pression 0 Pa : 570 à 1070 min-1
• Puissance à pression 0 Pa : 180 à 400 W
• Débit d'air à pression 0 Pa : 1,60 à 2,50 m3/s
• Augmentation de courant : 0 %
• Classe thermique : 155
• Température ambiante min : -40 °C
• Température ambiante max : 70 °C
• Nombre de pales : 7
• Indice de protection : IP54
• Niveau de puissance acoustique côté aspiration : 63 à 77 dB(A)
• Poids de la version standard : 17,50 kg
• Poids de la version grille deux côtés : 18,30 kg
• Efficacité énergétique ErP : 36,9 %
• Indice d'efficacité réel : 46,2
