Présentation

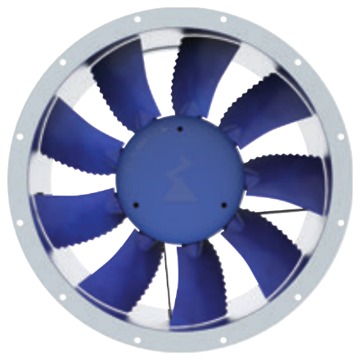

• Le ventilateur Ziehl-Abegg MAXventowlet DN63V est conçu pour la ventilation industrielle avec moteur triphasé et haut rendement énergétique
• Équipé d'une roue à 9 pales en matériau composite haute performance, il assure un débit d'air élevé avec une pression disponible importante
• Ce modèle est disponible en versions 2 pôles et 4 pôles pour s'adapter à différentes exigences de débit et de pression
• Sa conception avec moteur standard NEMA à protection totale assure une grande fiabilité en environnements contraignants
• Le système est proposé avec différents angles de pales et puissances de 3 à 25 hp pour optimiser les performances aérauliques
Applications
• Ventilation d'extraction dans installations industrielles nécessitant un fort débit d'air
• Introduction et extraction d'air dans bâtiments tertiaires avec réseaux de gaines circulaires
• Refroidissement d'équipements et de process par balayage d'air forcé
Avantages
• Rendement aéraulique optimisé grâce aux pales en matériau composite haute performance
• Large plage de puissances de 3 à 25 hp pour une adaptation précise aux besoins de chaque installation
• Fonctionnement fiable en ambiance de -20 °C à 50 °C grâce au moteur totalement fermé
• Différents angles de pales disponibles pour ajuster le point de fonctionnement sur la courbe de ventilation
Conception
• Roue à 9 pales non peinte en matériau composite haute performance
• Moteur standard NEMA à protection totale avec technologie PEM pour courant alternatif triphasé
• Enveloppe de type long caisson avec possibilité de versions à caisson court et buse d'entrée intégrée sur demande
Caractéristiques techniques
• Tension nominale : 3-460 V
• Fréquence nominale : 60 Hz
• Température ambiante minimum : -20 °C
• Température ambiante maximum : 50 °C
• Nombre de pales : 9
• Puissance nominale version DN63V-2DF.K7.11.G9 : 20 hp
• Puissance nominale version DN63V-2DF.K7.19.G9 : 25 hp
• Puissance nominale version DN63V-4DF.E7.14.G9 : 3 hp
• Puissance nominale version DN63V-4DF.F7.24.G9 : 5 hp
• Puissance nominale version DN63V-4DF.G7.34.G9 : 7.5 hp
• Poids version DN63V-2DF.K7.11.G9 : 364.7 lbs
• Poids version DN63V-2DF.K7.19.G9 : 407.9 lbs
• Poids version DN63V-4DF.E7.14.G9 : 163.8 lbs
• Poids version DN63V-4DF.F7.24.G9 : 183.9 lbs
• Poids version DN63V-4DF.G7.34.G9 : 243.4 lbs
