Présentation

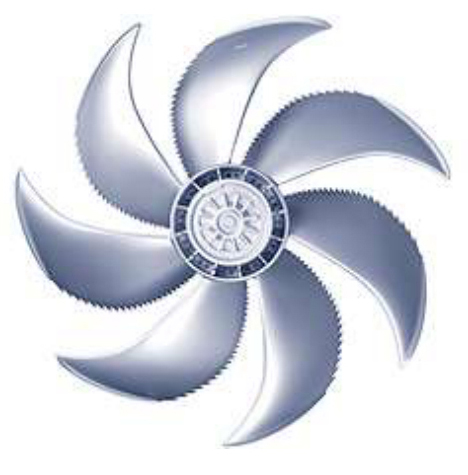

• Le ventilateur axial Ziehl-Abegg FN071-SDQ.6F A7P1 est conçu pour la ventilation d'air dans les installations de traitement d'air et de désenfumage léger
• Équipé d'un moteur asynchrone à courant triphasé, il permet une régulation de vitesse sur toute la plage de fonctionnement
• Ce modèle appartient à la gamme FE2owlet avec pales profilées en forme de faucille pour optimiser les performances aérauliques
• Sa conception est optimisée pour une installation avec collerette d'entrée pleine garantissant un rendement amélioré
• Le système est prévu pour un fonctionnement continu dans une plage de température étendue allant du froid industriel à l'air chaud
Applications
• Ventilation d'extraction d'air dans bâtiments tertiaires et industriels
• Introduction et reprise d'air dans centrales de traitement d'air
• Refroidissement d'équipements et de locaux techniques
• Ventilation générale dans entrepôts et ateliers
• Renouvellement d'air dans parkings couverts et locaux de stockage
Avantages
• Régulation de vitesse possible à 100 % pour adapter le débit d'air aux besoins réels
• Plage de température de service étendue de -40°C à 70°C pour une grande souplesse d'utilisation
• Rendement aéraulique optimisé grâce aux pales bioniques en aluminium moulé
• Protection moteur intégrée par relais à thermostat pour une sécurité accrue
• Construction robuste avec peinture noire RAL 9005 assurant une bonne tenue mécanique et esthétique
Conception
• Turbine en aluminium moulé sous pression à pales profilées en forme de faucille
• Moteur asynchrone triphasé à deux vitesses avec couplage étoile triangle
• Indice de protection IP54 adapté aux environnements techniques exigeants
• Classe thermique 155 pour une tenue renforcée aux échauffements
• Anneau mural et supports peints en noir RAL 9005 pour une intégration discrète
Caractéristiques techniques
• Débit d'air nominal : 13500 m3/h
• Pression statique : 32 Pa
• Pression totale : 85 Pa
• Puissance absorbée : 648 W
• Tension d'alimentation : 400 V
• Fréquence de fonctionnement : 50 Hz
• Intensité nominale : 1.70 A
• Intensité au point de fonctionnement : 1.36 A
• Vitesse de rotation du ventilateur : 931 1/min
• Température ambiante maximale : 70 °C
• Plage de température de service : -40 à 70 °C
• Rendement statique : 18,7 %
• Rendement total : 49,3 %
• Indice de rendement du ventilateur FEI : 1.69 -
• Classe d'efficacité énergétique ErP : 2015
