Présentation

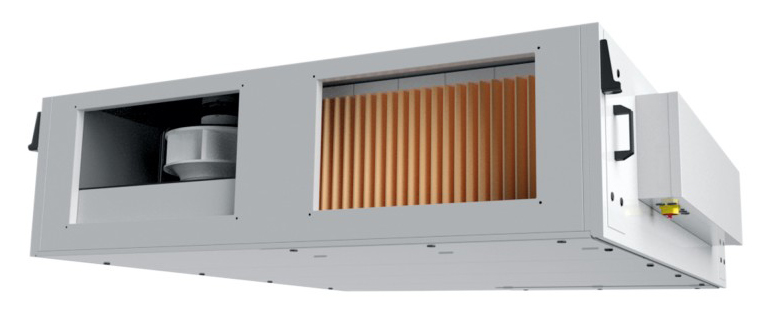

• La pompe Vim CAD HR SLIM est une centrale de traitement d'air double flux plafonnière avec échangeur à contre-courant offrant une récupération d'énergie performante jusqu'à 2500 m3/h
• Équipée d'un échangeur air-air haut rendement, d'un by-pass 100% proportionnel et d'un moteur ECM basse consommation, elle optimise le pompage d'air, l'aspiration et le refoulement dans les installations tertiaires
• Ce modèle intègre une régulation CORRIGO communicante permettant un contrôle précis du débit, de la pression et de la température pour une gestion fine du système de ventilation
• Sa conception double peau avec isolation en laine de roche de 30 mm garantit une excellente étanchéité et limite les pertes thermiques tout en réduisant les transmissions acoustiques
• Les composants sont entièrement accessibles par le dessous via des portes coulissantes, ce qui facilite la maintenance et rend cette solution idéale pour une implantation en faux plafond, en rénovation comme en neuf
Applications
• Introduction et extraction d'air avec récupération d'énergie dans les locaux tertiaires
• Ventilation double flux de bureaux, écoles, commerces et bâtiments de santé avec contrôle du débit et de la pression
• Installation en faux plafond dans les projets de rénovation nécessitant une centrale compacte et facilement accessible
• Ventilation intérieure d'installations monozone ou multizones en modes VAV, CAV ou pression constante
• Pilotage de systèmes de free cooling et de protection antigel grâce au by-pass proportionnel intégré
Avantages
• Réduction de consommation énergétique grâce aux moteurs ECM basse consommation et à la récupération d'énergie par échangeur à contre-courant
• Confort thermique accru grâce à une régulation CORRIGO évoluée gérant débit, pression, température et free cooling
• Maintenance simplifiée avec accès par le dessous aux composants et aux filtres, sans démontage complexe du caisson
• Flexibilité d'installation via plusieurs tailles de 800 à 2400 m3/h, différentes configurations de raccordement des gaines et modules de batteries externes BASL
• Fiabilité accrue grâce à une construction double peau isolée, une protection antigel de l'échangeur et des fonctions de sécurité intégrées (filtres, sondes, ventilation)
Conception
• Caisson à structure autoportante en acier galvanisé avec panneaux double peau de 30 mm isolés en laine de roche Euroclass A1
• Échangeur air-air à contre-courant en aluminium avec efficacité thermique jusqu'à 94% et bac de récupération des condensats équipé d'une pompe de relevage intégrée
• By-pass 100% sur l'air neuf piloté par servomoteur proportionnel pour free cooling et stratégie anti-gel de l'échangeur
• Ventilateurs à réaction de type roue libre métallique associés à des moteurs à commutation électronique ECM monophasés ou triphasés, protection IP54 et pilotage 0-10 V
• Filtres de soufflage et de reprise de classes FIFI F7/M5 en standard, avec options F9 pour une meilleure qualité d'air et accès par le dessous ou par le côté
Caractéristiques techniques
• Type : Centrale de traitement d'air double flux plafonnière à échangeur à contre-courant
• HMT : N/A
• Débit : 800-2400 m3/h selon taille de la centrale
• Puissance : N/A
• Protection : IP54 pour les moteurs ventilateurs ECM
• Température max : 80 C en utilisation de l'échangeur aluminium
• Étanchéité : Caisson double peau isolé en laine de roche avec bac de récupération des condensats
• Matériaux : Acier galvanisé Z275 pour le caisson, échangeur aluminium, isolation laine de roche 30 mm
• Filtration : Filtres soufflage air neuf F7 ePM1 70% ou F9 ePM1 80% en option, reprise air vicié M5 ePM10 50%
• Régulation : CORRIGO communicante avec modes débit variable VAV, débit constant CAV et pression constante COP
• Communication : Modbus RTU, Modbus TCP/IP, BACnet IP et BACnet MSTP via GTC
• Motorisation : Ventilateurs à réaction roue libre métallique avec moteurs ECM monophasés ou triphasés 230 V 50-60 Hz
• By-pass : By-pass 100% proportionnel sur air neuf pour free cooling et protection antigel de l'échangeur
• Versions : Modèle E sans batterie de dégivrage et modèle ED avec batterie électrique antigel intégrée
• HMT max : N/A
• Débit max : 2500 m3/h
