Ventilateur axial pour refroidissement de transformateur
Ziehl-Abegg ZN100-SD

Présentation
• Le ventilateur Ziehl-Abegg ZN100-SD est conçu pour le refroidissement d'huile de transformateur de puissance
• Il est équipé d'une technologie moteur à courant alternatif triphasé 6-6 pôles avec connexion en triangle ou étoile

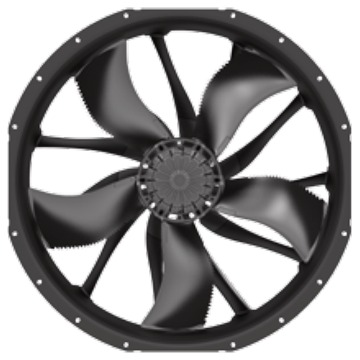

• Ce modèle associe une hélice FE2owlet à un diffuseur ZAplus pour optimiser le débit d'air et la pression disponible
• Sa conception avec grille de protection et boîtier de raccordement assure une installation fiable sur les radiateurs de transformateur
• Le système est adapté au fonctionnement continu dans des environnements industriels avec des températures ambiantes étendues

Applications
• Refroidissement d'huile de transformateurs de puissance dans les postes électriques
• Ventilation forcée des radiateurs de transformateurs en environnement industriel
• Refroidissement d'équipements électriques et installations de distribution sous enveloppe extérieure

Avantages
• Refroidissement efficace des transformateurs grâce à un débit d'air élevé jusqu'à 11.9 m3/s
• Adaptation aisée aux réseaux triphasés grâce aux tensions nominales de 400 V et 460 V
• Fonctionnement fiable en service continu S1 avec classe thermique THCL155
• Installation sécurisée par un boîtier de raccordement et une grille de protection côté aspiration
• Conformité réglementaire avec les exigences ErP 2015 et marquage CE

Conception
• Hélice à 5 pales en aluminium avec peinture bi-couche RAL 9005 noir de jais
• Rotor en aluminium peint en bi-couche RAL 9005 noir de jais pour une protection renforcée
• Indice de protection mécanique et électrique IP54 pour une utilisation en milieu industriel
• Boîtier de raccordement électrique monté sur le ventilateur pour une connexion directe
• Module ZAplus montable des deux côtés permettant différentes orientations de soufflage

Caractéristiques techniques
• Tension nominale : 3-400 V / 3-460 V
• Fréquence nominale : 50 Hz / 60 Hz
• Puissance d'entrée nominale : 2.90/1.75 kW à 4.40/2.40 kW
• Courant nominal : 5.60/3.00 A à 6.80/3.50 A
• Vitesse nominale : 590 à 930 min-1
• Vitesse à pression 0 Pa : 710 à 1010 min-1
• Puissance absorbée à 0 Pa : 1450 à 4400 W
• Débit d'air à 0 Pa : 8.2 à 11.9 m3/s
• Courant de démarrage : 17 à 19 A en couplage triangle
• Classe thermique moteur : THCL155
• Température ambiante minimale : -40 °C
• Température ambiante maximale : 70 °C
• Rendement énergétique ErP : 45.1 %
• Masse du ventilateur : 63.70 à 66.40 kg
• Niveau de puissance acoustique côté aspiration : 74 à 92 dB(A)
