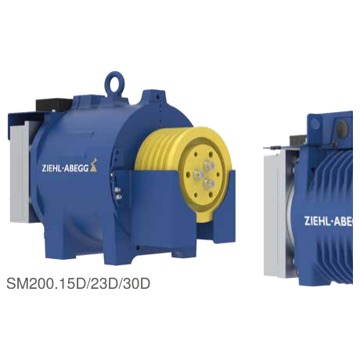

Présentation
• La machine d'ascenseur Ziehl-Abegg ZAtop SM200 est conçue pour l'entraînement direct des ascenseurs sans engrenage avec une motorisation synchrone à aimants permanents
• Elle est équipée d'un moteur synchrone à aimants NdFeB conforme à la directive ascenseurs 2014/33/UE pour garantir une sécurité d'exploitation élevée
• Ce modèle présente une largeur structurelle jusqu'à 320 mm permettant l'installation dans des gaines d'ascenseur très étroites
• Sa conception silencieuse assure des émissions sonores inférieures à 50 dB(A) pour un confort acoustique optimal dans les bâtiments
• Le système intègre un frein de sécurité certifié avec circuits de freinage séparés et surveillance de la température de l'enroulement en classe d'isolation F
Applications
• Entraînement d'ascenseurs de passagers dans les immeubles résidentiels et tertiaires
• Modernisation d'installations d'ascenseurs existantes avec remplacement par une machine gearless
• Ascenseurs de charge et monte-charges nécessitant un entraînement compact et silencieux
• Applications d'ascenseurs avec gaine étroite nécessitant une largeur structurelle réduite
• Installations d'ascenseurs à vitesse variable avec contrôle précis de la position par encodeur absolu
Avantages
• Fonctionnement sans engrenage réduisant fortement le bruit, les vibrations et les besoins de maintenance
• Large plage de couple nominal de 250 à 710 Nm permettant d'adapter la machine à de nombreuses charges de cabine
• Sécurité renforcée grâce à un frein certifié pouvant être utilisé pour la protection contre la survitesse de cabine et les mouvements involontaires
• Flexibilité d'intégration grâce à plusieurs diamètres de poulie de traction de 160 à 520 mm et différents types d'encodeurs absolus
• Consommation énergétique optimisée par la technologie synchrone à aimants permanents et le refroidissement par surface ou ventilation forcée
Conception
• Moteur synchrone à aimants permanents NdFeB avec classe d'isolation F et surveillance de la température
• Frein électromécanique de sécurité avec circuits de freinage séparés et possibilité de déverrouillage manuel mécanique
• Poulie de traction intégrée avec plusieurs diamètres disponibles pour différentes configurations de suspension
• Capteur de position absolu de type EnDat en standard avec options BiSS-C, SSI, SinCos ou TTL
• Refroidissement par surface avec possibilité de ventilation forcée pour les applications à forte charge thermique
Caractéristiques techniques
• Couple nominal : 250 à 710 Nm
• Charge axiale max : 1855 à 3600 kg
• Vitesse nominale : 60 à 306 tr/min
• Puissance de sortie : 2.5 à 20.4 kW
• Niveau de pression acoustique : < 50 dB(A)
• Largeur structurelle : 320 mm
• Diamètre poulie de traction : 160 à 520 mm
• Longueur L1 : 491 à 654 mm
• Longueur LH : 438 à 451 mm
• Longueur L6 : 428 à 569 mm
• Diamètre D1 poulie : 160 à 322 mm
• Hauteur LB : 320 à 400 mm
• Poids de la machine : 150 à 329 kg
• Nombre de cordes possible : 4 à 16 unités
• Vitesse de cabine : 1.00 à 1.60 m/s
