Présentation

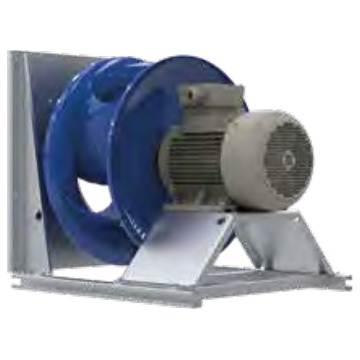

• Le ventilateur Ziehl-Abegg ZAbluefin ER56I ZAmotpremium IE3 est conçu pour la ventilation d'air avec une roue centrifuge à haut rendement
• Il est équipé d'une roue en tôle brillante revêtue par poudre de classe de résistance 1 RAL 5002 pour une excellente tenue mécanique et une longue durée de vie
• Ce modèle intègre une buse d'entrée avec dispositif de mesure permettant le contrôle précis du débit d'air dans l'installation
• Sa conception plug fan avec position de montage horizontale facilite l'intégration dans des centrales de traitement d'air ou des caissons ventilés
• Le système est motorisé par un moteur ZAmotpremium IE3 triphasé protégé par résistance PTC et doté d'un degré de protection IP55
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement d'air dans les bâtiments commerciaux, entrepôts logistiques et ateliers de production
• Intégration dans des caissons de ventilation et unités de traitement d'air nécessitant une mesure de débit d'air intégrée
• Modernisation d'installations de ventilation existantes pour améliorer le rendement énergétique
• Ventilation de process nécessitant un contrôle précis du débit d'air et une bonne tenue thermique
Avantages
• Rendement élevé de la roue centrifuge permettant une réduction de la consommation électrique globale
• Moteur ZAmotpremium IE3 triphasé avec haut niveau de rendement pour des coûts d'exploitation réduits
• Mesure intégrée du débit d'air grâce à la buse d'entrée avec dispositif de mesure pour un pilotage optimisé
• Large plage de puissances disponibles de 1,50 kW à 11,00 kW pour s'adapter à de nombreux projets de ventilation
• Degré de protection IP55 et classe thermique 155 pour une fiabilité accrue en environnement exigeant
Conception
• Roue centrifuge en tôle brillante avec revêtement par poudre RAL 5002 assurant une protection contre la corrosion
• Position de montage horizontale adaptée aux intégrations en plug fan dans des caissons et centrales
• Moteur triphasé 3x400 V à 50 Hz avec protection par résistance PTC intégrée dans les enroulements
• Indice de protection IP55 garantissant une protection renforcée contre la poussière et les projections d'eau
• Plage de température du fluide de -20 °C à 40 °C pour les applications de ventilation courantes
Caractéristiques techniques
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Puissance nominale min : 1.50 kW
• Puissance nominale max : 11.00 kW
• Efficacité moteur min : 82.5 %
• Efficacité moteur max : 91.4 %
• Courant nominal min : 3.60 A
• Courant nominal max : 20.50 A
• Vitesse nominale min : 970 tr/min
• Vitesse nominale max : 1475 tr/min
• Vitesse max de rotation min : 1260 tr/min
• Vitesse max de rotation max : 2310 tr/min
• Fréquence max min : 49 Hz
• Fréquence max max : 78 Hz
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Degré de protection : IP55
• Classe thermique : 155
• Poids selon version : 82.00-144.00 kg
