Présentation

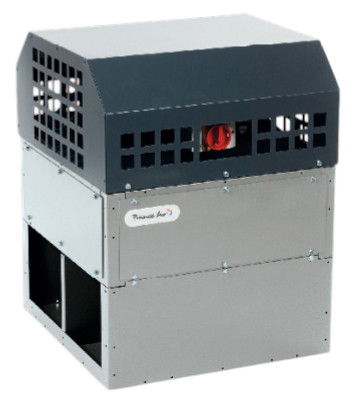

• Le caisson de désenfumage France Air Defumair ECM est conçu pour l'extraction d'air en sécurité incendie et en ventilation de confort
• Équipé d'une turbine centrifuge à réaction, il assure un débit d'air jusqu'à 18 000 m3/h avec de faibles consommations électriques
• Ce modèle intègre une motorisation à commutation électronique avec contrôleur déporté pour optimiser la performance énergétique
• Sa conception modulaire permet une installation en toiture ou en local technique avec différentes configurations d'aspiration et de refoulement
• Le système de régulation Oxéo Fan embarqué autorise un fonctionnement en débit constant ou en pression constante selon les besoins de l'installation
Applications
• Désenfumage des immeubles de grande hauteur et établissements recevant du public
• Extraction d'air vicié en locaux techniques nécessitant une fonction de sécurité incendie
• Ventilation d'extraction en cuisine professionnelle avec version dédiée pour nettoyage facilité
• Installation intérieure ou extérieure pour caisson de désenfumage sur toiture ou terrasse
• Extraction d'air chaud jusqu'à 400 °C pendant 2 heures pour application F400-120
Avantages
• Motorisation à commutation électronique basse consommation permettant une réduction significative des dépenses énergétiques
• Régulation Oxéo Fan intégrée offrant les modes débit constant, pression constante et variation par signal 0-10 V
• Modularité des piquages d'aspiration et de refoulement facilitant l'intégration dans les réseaux aérauliques
• Interrupteur de proximité cadenassable intégré, conforme au code du travail et à la norme NF S 61-932
• Version cuisine optionnelle proposant un accès simplifié à la turbine et un bac à graisse avec évacuation
Conception
• Enveloppe en tôle d'acier galvanisé avec panneaux de piquages démontables servant de trappes de visite
• Caisson démontable et version possible en deux parties pour passage dans les espaces réduits
• Turbine centrifuge à réaction en acier galvanisé, équilibrée dynamiquement et accouplée directement sur l'arbre moteur
• Motorisation à commutation électronique indice de protection IP 54 avec contrôleur IP 65 fixé sur le caisson
• Isolation phonique en double peau avec laine de verre de 25 mm ou 50 mm en option pour réduction acoustique
Caractéristiques techniques
• Débit d'air : 1 000 à 18 000 m3/h
• Nombre de modèles : 7 tailles de 2000 à 18000
• Diamètre de raccordement : 400 à 800 mm
• Puissance moteur monophasé : 0,6 à 1,8 kW
• Puissance moteur triphasé : 0,6 à 13,2 kW
• Tension d'alimentation monophasée : 230 V
• Tension d'alimentation triphasée : 400 V
• Intensité monophasée : 2,7 à 6,3 A
• Intensité triphasée : 1,6 à 24 A
• Indice de protection moteur : IP 54
• Température de fonctionnement en continu max : 80 °C
• Classement désenfumage : F400-120, 400 °C pendant 120 min
• Épaisseur isolation double peau : 25 à 50 mm
• Poids du caisson : 70 à 325 kg
• Indice de protection boitier de régulation : IP 55
