Présentation

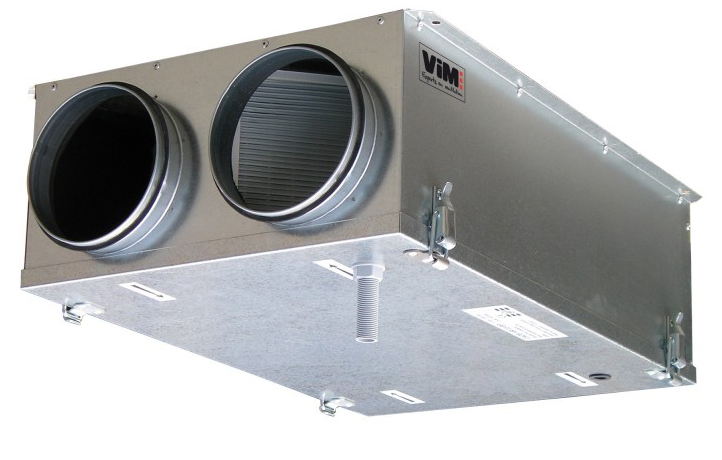

• L'échangeur double flux statique Vim CAD HR S produit assure un transfert thermique performant pour les systèmes de ventilation double flux jusqu'à 300 m3/h en contre-courant métallique
• Équipée d'un caisson en tôle d'acier galvanisé avec isolation en mousse de polyéthylène M1, l'unité garantit une excellente étanchéité et limite les pertes d'énergie dans le système de pompage d'air
• Ce modèle intègre un échangeur de chaleur à plaques en PVC rigide à contre-courant, offrant un rendement compris entre 77 et 88 % pour un contrôle optimal des débits d'air et de la récupération d'énergie
• Sa conception compacte permet une installation en faux plafond ou en local technique, avec des piquages circulaires étanches et un accès aisé à l'échangeur et aux filtres pour la maintenance
• Le système peut être complété par une version avec by-pass motorisé pour le rafraîchissement nocturne en été, optimisant le confort tout en maintenant la pression et l'équilibre hydraulique d'air dans l'installation
Applications
• Ventilation double flux des logements collectifs et tertiaires avec récupération de chaleur jusqu'à 300 m3/h
• Installation en faux plafond dans les bâtiments neufs ou en rénovation pour amélioration de l'efficacité énergétique
• Récupération d'énergie sur l'air extrait pour préchauffer ou rafraîchir l'air neuf insufflé dans le système de ventilation
• Utilisation en local technique pour réseaux de ventilation nécessitant une bonne étanchéité et un contrôle précis des débits
• Fonction de rafraîchissement nocturne en version by-pass motorisé pour confort d'été sans surconsommation énergétique
Avantages
• Réduction de consommation énergétique grâce à l'échangeur à contre-courant avec rendement de 77-88 %
• Maintenance simplifiée avec couvercle démontable sans outil et filtres extractibles par le dessous
• Construction robuste en tôle d'acier galvanisé et isolation en mousse de polyéthylène M1 pour une longue durée de vie
• Confort accru grâce à la version by-pass motorisé permettant le rafraîchissement nocturne en été
• Étanchéité soignée au niveau du caisson et des piquages pour limiter les fuites d'air et maintenir les pressions de fonctionnement
Conception
• Caisson en tôle d'acier galvanisé assurant rigidité mécanique et protection durable
• Isolation interne en mousse de polyéthylène M1 épaisseur 10 mm pour limiter les pertes thermiques et les nuisances sonores
• Piquages de raccordement circulaires avec joints d'étanchéité classe D pour une connexion fiable au réseau de gaines
• Couvercle démontable par 4 sauterelles sans outil pour accès direct à l'échangeur et aux filtres lors des opérations de contrôle
• Échangeur de chaleur à plaques en PVC rigide sans phtalate, monté en contre-courant pour optimiser le rendement de récupération
• Système de purge 1/2" pour évacuation des condensats et maintien de l'étanchéité interne du caisson
• Version by-pass motorisé intégrant un registre 230 V avec faible consommation et couple de 2 N.m pour le mode free-cooling
Caractéristiques techniques
• Type : Échangeur double flux statique à contre-courant métallique
• Taille : 03
• Débit : jusqu'à 300 m3/h
• Versions : avec by-pass motorisé ou sans by-pass
• Isolation : mousse de polyéthylène M1 épaisseur 10 mm
• Étanchéité : joints d'étanchéité classe D sur piquages et caisson soigné
• Échangeur : plaques en PVC rigide sans phtalate à contre-courant
• Filtration standard : filtres plissés FIGR G2 grossier 30 % sur extraction et insufflation
• Filtration option : filtres plissés FIGR G4 grossier 50 %
• Alimentation by-pass : 230 V I<100 mA, consommation 1,5 W
• Couple moteur by-pass : 2 N.m
• Montage : installation en faux plafond ou en local technique
• Fixation : tiges filetées sous caisson
• Évacuation condensats : purge 1/2" intégrée
• HMT max : N/A
• Débit max : 300 m3/h
