Présentation

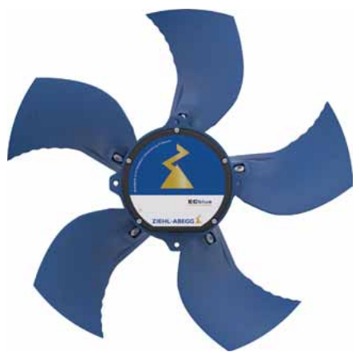

• Le ventilateur Ziehl-Abegg FF056 est conçu pour la ventilation d'air à basse pression dans des installations de génie climatique et de réfrigération
• Équipé d'un moteur électronique commuté à haut rendement, il assure une régulation précise de la vitesse en fonction du signal de commande
• Ce modèle fonctionne sur courant alternatif monophasé de 200 à 277 V avec une fréquence de 50 à 60 Hz
• Sa conception robuste avec pales en aluminium thermolaqué et rotor peint en bleu outremer garantit une longue durée de vie en service continu
• Le système intègre un contrôleur électronique et une gestion active de la température du moteur pour une protection optimisée
Applications
• Ventilation d'extraction d'air dans les installations industrielles et tertiaires
• Refroidissement et renouvellement d'air dans les systèmes de réfrigération et chambres froides
• Evacuation d'air dans les conduits et gaines de désenfumage basse pression
• Intégration dans des cheminées d'extraction d'air avec montage à paroi
• Ventilation d'air dans les centrales de traitement d'air et caissons ventilés
Avantages
• Rendement énergétique élevé grâce à la technologie de moteur électronique commuté intégrée
• Plage d'alimentation étendue de 200 à 277 V permettant une grande flexibilité d'installation
• Fonctionnement fiable en service continu avec classe thermique 155 et gestion active de la température
• Niveau de protection IP55 assurant une bonne résistance aux poussières et aux projections d'eau
• Conformité aux exigences ErP 2015, marquage CE et homologation UL pour une utilisation internationale
Conception
• Pales en aluminium thermolaqué de couleur bleu outremer avec 5 aubes
• Rotor en aluminium avec une couche de peinture bleu outremer
• Contrôleur électronique intégré avec câble fixé pour le raccordement électrique
• Plaque d'anneau mural en tôle d'acier galvanisé selon les versions de montage
• Conception pour montage en cheminée d'extraction d'air ou sur paroi avec ou sans grille de protection
Caractéristiques techniques
• Tension nominale : 200-277 V
• Fréquence nominale : 50-60 Hz
• Puissance d'entrée nominale : 0.98 kW
• Courant nominal : 3.60-5.00 A
• Vitesse nominale : 1350 min-1
• Nombre de pales : 5
• Température ambiante min permise : -35 °C
• Température ambiante max permise : 50 °C
• Degré de protection : IP55
• Rendement énergétique ErP : 41.6 %
• Rendement effectif : 48.0 %
• Rendement cible ErP : 40.0 %
• Poids version T : 12.80 kg
• Poids version Q sans grille : 21.90 kg
• Poids version Q avec grille : 23.90 kg
• Puissance d'entrée point de fonctionnement I : 1150 W
• Puissance d'entrée point de fonctionnement VII : 460 W
• Puissance d'entrée point de fonctionnement XIV : 70 W
• Niveau de pression acoustique point III : 52 dB(A)
