Présentation

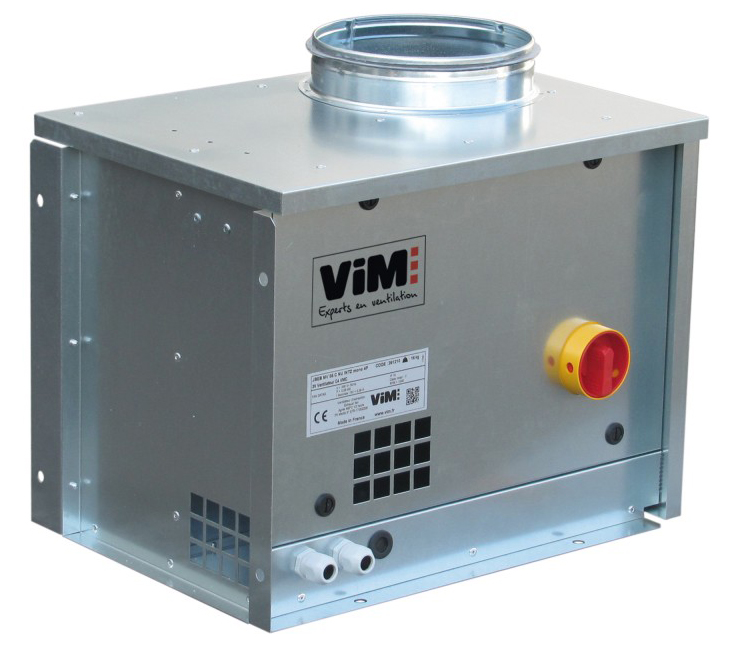

• Le caisson d'extraction Vim JBEB MV MA est un groupe moto-ventilateur compact pour le pompage et l'extraction d'air jusqu'à 800 m3/h en habitat collectif et locaux tertiaires
• Équipée d'une motorisation AC 3 vitesses monophasée 230 V, l'unité offre un contrôle précis du débit d'air et de la pression dans les réseaux de ventilation
• Ce modèle à entraînement direct intègre un ventilateur simple ouïe à action avec roulements graissés à vie pour garantir un fonctionnement fiable et une excellente étanchéité du système aéraulique
• Sa conception en tôle d'acier galvanisé Z275 avec piquages munis de joints d'étanchéité classe D permet une installation robuste, en montage horizontal ou vertical, à l'intérieur comme à l'extérieur
• Les composants optionnels INTZ et BDEZ facilitent le contrôle, la sécurité et la surveillance de la dépression dans les réseaux de VMC et de reprise d'air
Applications
• Extraction d'air en habitat collectif avec agrément 400 C 1/2 h catégorie C4
• Reprise d'air en locaux tertiaires sans agrément feu pour réseaux de ventilation
• VMC hygroréglable en immeubles d'habitation conformément aux Avis Techniques CSTB
• Ventilation et renouvellement d'air dans les bâtiments tertiaires jusqu'à 800 m3/h
• Installation en toiture ou en local technique en montage horizontal ou vertical
Avantages
• Réduction de la consommation énergétique grâce à un moteur AC 3 vitesses adapté aux besoins réels de débit et de pression
• Construction robuste en tôle d'acier galvanisé Z275 pour une excellente tenue mécanique et une bonne résistance à la corrosion
• Maintenance simplifiée avec roulements étanches graissés à vie limitant les interventions sur le ventilateur
• Fiabilité accrue grâce à la protection thermique PTO et aux accessoires de contrôle compatibles (dépressostat, disjoncteur, sélecteur de vitesse)
• Flexibilité d'installation avec configurations de rejet horizontal ou vertical et large plage de débits de 100-800 m3/h
Conception
• Caisson en tôle d'acier galvanisé Z275 pour une structure rigide et durable
• Piquages circulaires avec joints d'étanchéité classe D assurant une bonne tenue aéraulique du réseau
• Ventilateur simple ouïe à action en entraînement direct pour un rendement stable et un faible niveau sonore
• Moteur AC 3 vitesses monophasé 230 V, 50 Hz, positionné hors flux d'air pour une meilleure longévité
• Protection thermique PTO à raccorder permettant le contrôle de la température moteur en reprise d'air tertiaire
Caractéristiques technique
• Taille : 2 tailles 05 et 08
• Montage : horizontal ou vertical, intérieur ou extérieur
• Moteur : AC 3 vitesses monophasé 230 V 50 Hz
• Puissance : jusqu'à 180 W selon taille
• Intensité max : jusqu'à 0,77 A selon version
• Protection : IP10
• Classe d'isolation : F
• Agrément feu : 400 C 1/2 h catégorie C4 (PTO non raccordée)
• Accessoires de commande : variateur de tension, sélecteur 4 positions, sondes et dépressostat
• Poids : 28-30 kg selon taille
• Débit max : 800 m3/h
