Présentation

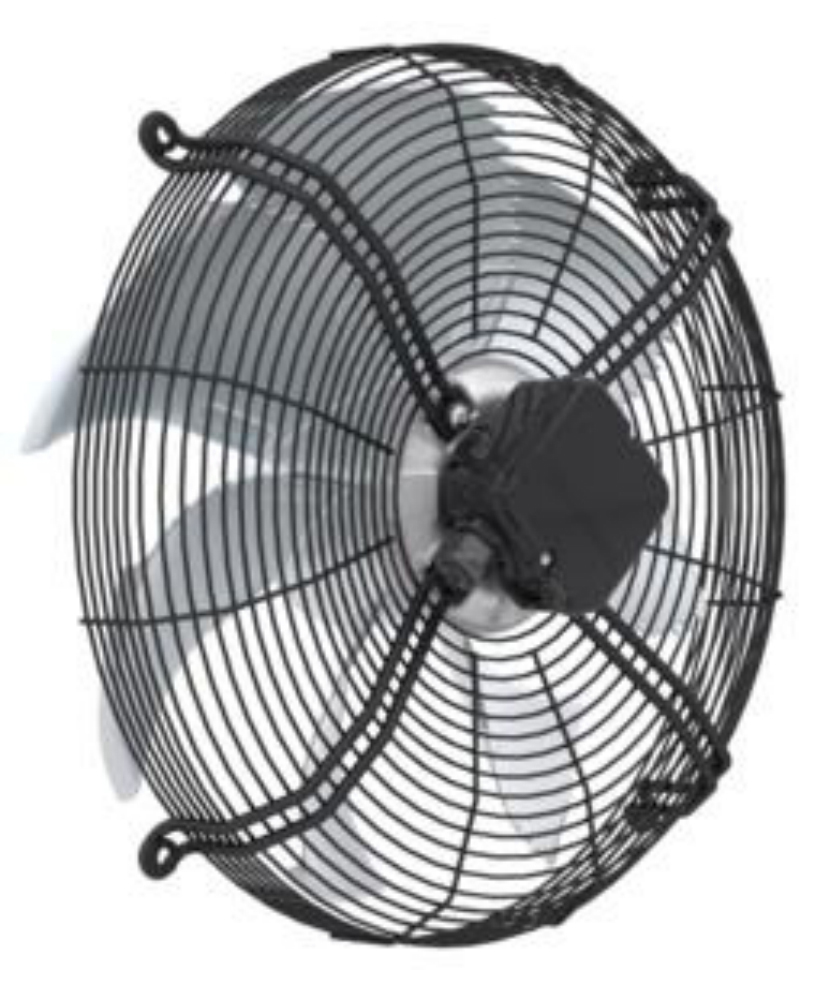

• Le ventilateur axial à moteur rotor externe Ziehl-Abegg FN050-SDK.4F.V7P1 est conçu pour le déplacement d'air dans les systèmes de réfrigération, de climatisation et de ventilation
• Équipé d'un moteur asynchrone à rotor externe, il offre un fonctionnement continu de type S1 pour les applications exigeantes
• Ce modèle assure un débit d'air optimisé avec une efficacité aéraulique conforme aux exigences de la directive ErP 2015
• Sa conception robuste avec protection IP54 et classe thermique THCL155 garantit une grande fiabilité même en conditions difficiles
• Le système de ventilation est adapté aux environnements non agressifs et non explosifs où un flux d'air maîtrisé est requis
Applications
• Ventilation et circulation d'air dans les unités de réfrigération et de conditionnement d'air
• Extraction et soufflage d'air dans les installations de ventilation tertiaires et industrielles
• Refroidissement d'équipements et de locaux techniques nécessitant un débit d'air contrôlé
Avantages
• Grande plage de tension triphasée permettant une adaptation aisée aux réseaux 400 V et 460 V
• Rendement aéraulique optimisé avec une efficacité statique de 30,1 % pour réduire la consommation d'énergie
• Roulements à billes à lubrification longue durée supprimant les opérations d'entretien courant
• Construction en aluminium légère limitant le poids à 11,80 kg et facilitant l'installation
• Grille de protection annulaire intégrée améliorant la sécurité d'exploitation
Conception
• Moteur asynchrone triphasé à rotor externe avec boîte à bornes K62 montée sur le stator
• Protection du moteur par contact thermique intégré assurant une sécurité accrue en cas de surcharge
• Aubes en aluminium non peintes associées à un stator et un rotor non peints pour une dissipation thermique optimale
• Présence d'orifices d'évacuation de condensation ouverts dans le stator et le rotor pour limiter l'humidité interne
• Suspension moteur avec peinture poudre noire RAL 9005 de classe de résistance 2 selon L-TI-0585
Caractéristiques techniques
• Tension nominale à 50 Hz : 3x400 V
• Puissance absorbée à 50 Hz : 290/150 W
• Courant absorbé à 50 Hz : 0,74/0,36 A
• Vitesse de rotation à 50 Hz : 880/590 tr/min
• Température ambiante max à 50 Hz : 70°C
• Tension nominale à 60 Hz : 3x400 V
• Puissance absorbée à 60 Hz : 380/130 W
• Courant absorbé à 60 Hz : 0,88/0,34 A
• Vitesse de rotation à 60 Hz : 860/490 tr/min
• Température ambiante max à 60 Hz : 65°C
• Tension nominale 460 V : 3x460 V
• Puissance absorbée à 460 V : 440/180 W
• Courant absorbé à 460 V : 0,90/0,39 A
• Vitesse de rotation à 460 V : 970/570 tr/min
• Débit d'air sur point de rendement optimal : 4301 m3/h
• Augmentation de pression sur point de rendement optimal : 64 Pa
• Puissance absorbée sur point de rendement optimal : 260 W
• Efficacité statique H(statA) : 30,1 %
• Indice de protection : IP54
• Température minimale de fonctionnement : -40°C
• Poids : 11,80 kg
