Présentation

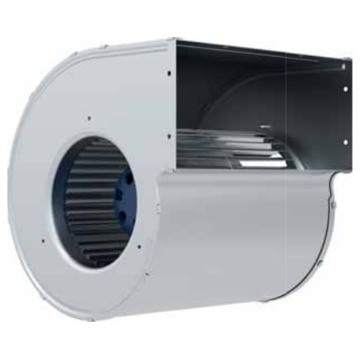

• Le ventilateur Ziehl-Abegg RD13S-4IP est conçu pour le refroidissement de transformateurs secs et d'équipements électriques similaires
• Il est équipé d'un moteur à commutation électronique haute efficacité pour une régulation précise de la vitesse
• Ce modèle fonctionne sur courant alternatif monophasé de 200 à 240 V avec une large plage de fréquences de 50 à 60 Hz
• Sa conception intègre une gestion active de la température pour protéger le moteur en fonctionnement continu
• Le système utilise une roue en tôle d'acier galvanisée associée à un carter double ouïe pour optimiser le flux d'air
Applications
• Refroidissement d'air de transformateurs secs dans les installations électriques industrielles
• Ventilation de composants électriques et électroniques nécessitant une évacuation thermique contrôlée
• Refroidissement de locaux techniques et armoires électriques avec contraintes de fonctionnement continu
Avantages
• Moteur à commutation électronique permettant une consommation réduite pour une puissance d'entrée de 150 W
• Plage de température ambiante étendue de -30 °C à 60 °C pour une utilisation en environnements exigeants
• Gestion thermique intégrée du moteur limitant les risques de surchauffe en service prolongé
Conception
• Roue en tôle d'acier galvanisée non peinte pour une bonne résistance à la corrosion
• Carter ventilateur double ouïe sans bride en position de montage horizontale H
• Équilibrage dynamique de qualité G 6,3 pour réduire les vibrations en rotation élevée
Caractéristiques techniques
• Technologie moteur : commutation électronique 1
• Tension nominale : 200-240 V
• Fréquence nominale : 50-60 Hz
• Puissance d'entrée nominale : 150 W
• Courant nominal : 1.70-1.40 A
• Vitesse nominale : 3400 min-1
• Classe thermique moteur : 155 °C
• Température ambiante minimale : -30 °C
• Température ambiante maximale : 60 °C
• Degré de protection : IP54
• Vitesse point de fonctionnement 1 : 3200 min-1
• Courant point de fonctionnement 1 : 1.15 A
• Puissance d'entrée point de fonctionnement 1 : 120 W
• Vitesse point de fonctionnement 2 : 2270 min-1
• Courant point de fonctionnement 2 : 0.86 A
