Présentation

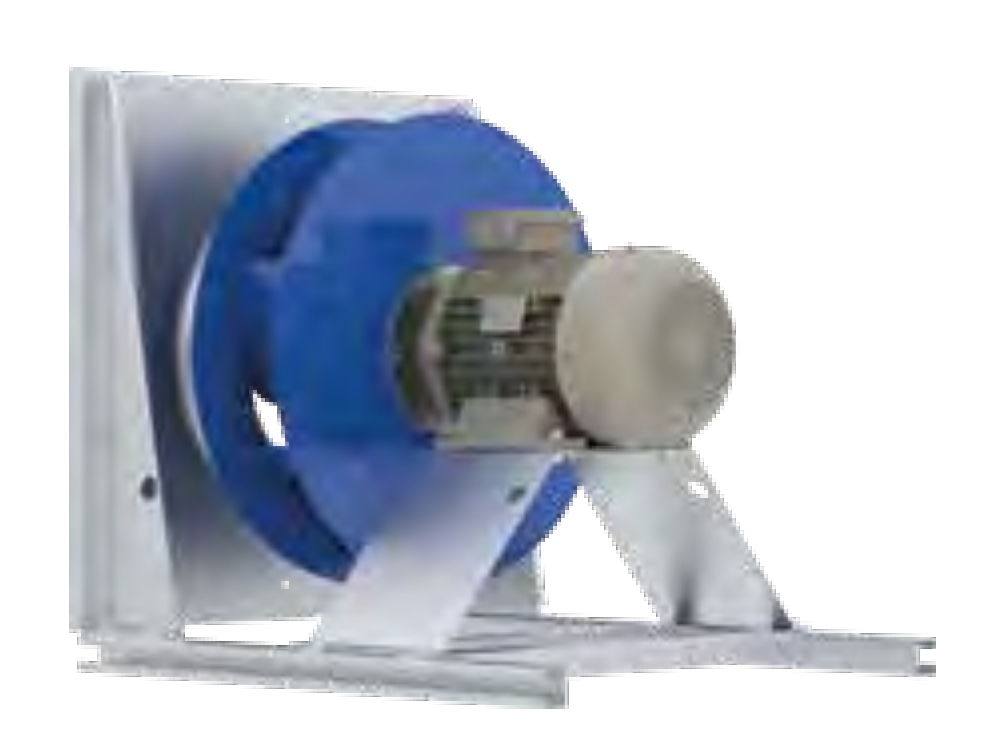

• Le ventilateur plug fan Ziehl-Abegg ER11C-4R est conçu pour la ventilation d'air dans des installations de traitement d'air et de désenfumage industriel
• Il est équipé d'une roue centrifuge haute performance en tôle d'acier brillante avec revêtement en poudre de classe de résistance 1 RAL 5002
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle du débit d'air en service
• Sa conception permet un montage en position horizontale dans des caissons ou centrales de traitement d'air
• Le système est motorisé par un moteur ZAmotpremium à haut rendement énergétique de classe IE3 avec protection thermique par résistance PTC
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement d'air dans les réseaux de ventilation intégrant des ventilateurs plug fan à haute efficacité
• Applications de ventilation nécessitant une mesure et un contrôle précis du débit d'air
Avantages
• Haut rendement énergétique grâce au moteur ZAmotpremium IE3 limitant la consommation électrique
• Mesure intégrée du débit d'air via la buse d'entrée avec dispositif de mesure dédié
• Indice de protection IP55 assurant une bonne tenue dans des environnements exigeants
• Large plage de températures de fonctionnement du fluide permettant une utilisation de -20 °C à 40 °C
• Certification CE et UKCA garantissant la conformité aux exigences réglementaires européennes et britanniques
Conception
• Roue centrifuge réalisée en tôle d'acier brillante avec revêtement en poudre RAL 5002 classe de résistance 1
• Buse d'entrée profilée intégrant un dispositif de mesure pour la mesure du débit d'air
• Montage prévu en position horizontale pour intégration directe dans les caissons et centrales
• Moteur asynchrone triphasé haute efficacité IE3 avec protection thermique par résistance PTC
• Degré de protection mécanique et électrique IP55 avec classe thermique THCL155 pour le moteur
Caractéristiques techniques
• Puissance nominale : 15.00 kW
• Puissance nominale max : 30.00 kW
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Rendement moteur : 89.6 %
• Rendement moteur max : 92.9 %
• Courant nominal : 33.50 A
• Courant nominal max : 56.00 A
• Vitesse nominale : 730 tr/min
• Vitesse nominale max : 982 tr/min
• Vitesse max mécanique : 1020 tr/min
• Fréquence max : 63 Hz
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Degré de protection : IP55
• Classe thermique : 155 °C
• Poids ventilateur : 606.00 kg
• Poids ventilateur max : 676.00 kg
