Présentation

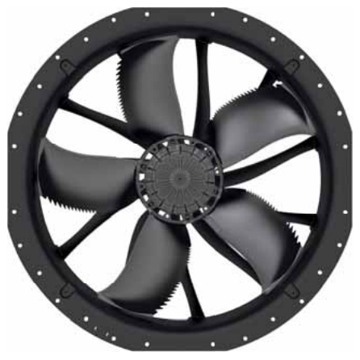

• Le ventilateur Ziehl-Abegg FE2owlet with ZAplus ZN091-VD est conçu pour le refroidissement d'huile de transformateur et les applications de ventilation industrielle exigeantes
• Équipé d'un moteur asynchrone triphasé et d'un module aéraulique ZAplus, il assure un débit d'air élevé avec une consommation d'énergie optimisée
• Ce modèle fonctionne sur une alimentation triphasée 400 V à 50 Hz et propose deux régimes de fonctionnement pour adapter la vitesse de rotation aux besoins réels
• Sa conception avec grille de protection côté aspiration et boîtier de raccordement facilite l'installation et la maintenance sur site
• Le système bénéficie d'une protection moteur par contact thermique et d'un degré de protection IP54 pour une utilisation fiable dans des environnements industriels
Applications
• Refroidissement d'huile de transformateurs de puissance en environnements industriels
• Ventilation d'extraction ou de soufflage dans installations de process nécessitant un débit d'air élevé
• Refroidissement d'équipements électriques et électroniques dans locaux techniques et postes de transformation
Avantages
• Rendement énergétique élevé avec une efficacité de 45,7 % et un moteur performant conforme ErP 2015
• Fonctionnement fiable sur une large plage de températures ambiantes de -40°C à 45°C en service continu S1
• Niveau de puissance acoustique maîtrisé avec un maximum de 100 dB(A) côté aspiration selon le point de fonctionnement
• Flexibilité de montage grâce au module ZAplus pouvant être raccordé avec grille de protection côté aspiration ou des deux côtés
Conception
• Moteur asynchrone triphasé 3~400 V, 50 Hz avec boîtier de raccordement et deux possibilités de couplage étoile ou triangle
• Roue à 5 pales en aluminium avec peinture bi-couche RAL 9005 noir profond pour une bonne résistance à la corrosion
• Rotor en aluminium peint en bi-couche RAL 9005 associé à une grille de protection sur la face aspiration
• Isolation thermique de classe THCL155 avec contact thermique intégré pour la protection du moteur
• Indice de protection IP54 adapté aux atmosphères industrielles poussiéreuses ou légèrement humides
Caractéristiques techniques
• Technologie moteur : courant alternatif triphasé 3~
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Puissance absorbée nominale : 5,60 kW
• Puissance absorbée réduite : 3,30 kW
• Courant nominal : 9,00 A
• Courant réduit : 5,20 A
• Vitesse nominale haute : 1230 min-1
• Vitesse nominale basse : 910 min-1
• Vitesse à pression d'air nulle haute : 1300 min-1
• Vitesse à pression d'air nulle basse : 1020 min-1
• Puissance moteur à pression d'air nulle haute : 4200 W
• Puissance moteur à pression d'air nulle basse : 2800 W
• Débit d'air à pression d'air nulle haute : 10,6 m3/s
• Débit d'air à pression d'air nulle basse : 8,3 m3/s
• Courant de démarrage : 32,0 A
• Courant de démarrage réduit : 10,0 A
• Nombre de pales : 5
• Température ambiante minimale : -40°C
• Température ambiante maximale : 45°C
• Efficacité ErP : 45,7 %
• Efficacité réelle : 47,6 %
• Efficacité cible : 40,0 %
• Indice de protection : IP54
• Poids version grille aspiration : 60,3 kg
• Poids version grille deux côtés : 62,2 kg
• Niveau de puissance acoustique maximal : 100 dB(A)
