Présentation
• Le ventilateur Ziehl-Abegg ZAvblue RH20V est conçu pour la ventilation contrôlée d'air dans les logements résidentiels avec des performances élevées et une très faible émission sonore

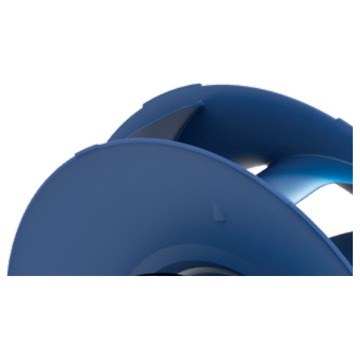

• Équipé d'une roue à aubes bioniques à action libre, il offre un rendement statique jusqu'à 40% supérieur aux ventilateurs standards du marché
• Ce modèle associé au moteur à commutation électronique ECblue 55 permet de réduire significativement la consommation d'énergie dans les systèmes de ventilation domestiques
• Sa conception acoustique optimisée abaisse le niveau sonore jusqu'à 4 dB sur le côté aspiration et sur le côté refoulement par rapport aux ventilateurs classiques
• Le système ZAvblue RH20V s'intègre facilement dans des installations très compactes tout en maintenant un échange d'air fiable et confortable
Applications
• Ventilation contrôlée d'extraction et d'insufflation d'air dans les appartements et maisons individuelles
• Renouvellement d'air hygiénique dans les logements à haute performance énergétique et bâtiments basse consommation
• Intégration dans les centrales de ventilation double flux pour logements collectifs avec contraintes d'encombrement
• Ventilation d'air pour locaux techniques et petites surfaces tertiaires nécessitant un faible niveau sonore
• Remplacement de ventilateurs centrifuges standards dans des systèmes de ventilation existants pour améliorer le rendement
Avantages
• Conçu spécifiquement pour la ventilation contrôlée des espaces résidentiels avec un échange d'air optimal même dans les espaces d'installation les plus étroits
• Réduction marquée du niveau sonore, jusqu'à 4 dB de moins sur les côtés aspiration et refoulement par rapport aux ventilateurs standards du marché
• Rendement statique du système augmenté jusqu'à 40% par rapport au standard, permettant des économies d'énergie significatives
• Géométrie d'aube bionique limitant au minimum les pertes d'air, de puissance et de déviation, ce qui améliore fortement l'efficacité globale
• Fonctionnement particulièrement efficace à forts débits d'air avec une large plage de rendement pour couvrir de nombreuses configurations
Conception
• Roue centrifuge à aubes bioniques à action libre optimisée pour réduire les pertes d'air et les turbulences internes
• Motorisation à commutation électronique de technologie de rendement IE5 avec désignation ECblue 55 pour une très haute efficacité énergétique
• Conception aéraulique permettant de diminuer le bruit de rotation sur l'aspiration et le refoulement jusqu'à 4 dB par rapport aux modèles classiques
• Compatibilité avec le dispositif de guidage d'air ZAflow pour optimiser la situation d'entrée d'air dans les installations très confinées
• Intégration possible avec la plateforme connectée ZAbluegalaxy pour la surveillance en continu et la maintenance prédictive des unités
Caractéristiques techniques
• Taille disponible du ventilateur : de 175 à 250 mm
• Réduction du niveau sonore : jusqu'à 4 dB par rapport aux ventilateurs standard
• Augmentation du rendement statique : jusqu'à 40 %
• Efficacité statique système : supérieure à 50 %
• Technologie moteur : rendement de classe IE5
• Tension d'alimentation nominale : 230 V
• Fréquence d'alimentation : 50 Hz
• Nombre de phases d'alimentation : 1 phase
• Niveau de rendement énergétique relatif : 1,5 fois le standard du marché
• Plage de débit d'air typique : de 175 à 250 m3/h
• Nombre de tailles de ventilateur disponibles : 6 tailles
• Plage de température ambiante admissible : de -20 °C à 40 °C
• Durée de fonctionnement prévue : 24 h sur 24
• Plage de vitesse de rotation moteur : de 800 à 3000 tr/min
• Niveau de protection mécanique des doigts : conforme à la norme DIN EN ISO 13857 tableau 4
