Présentation

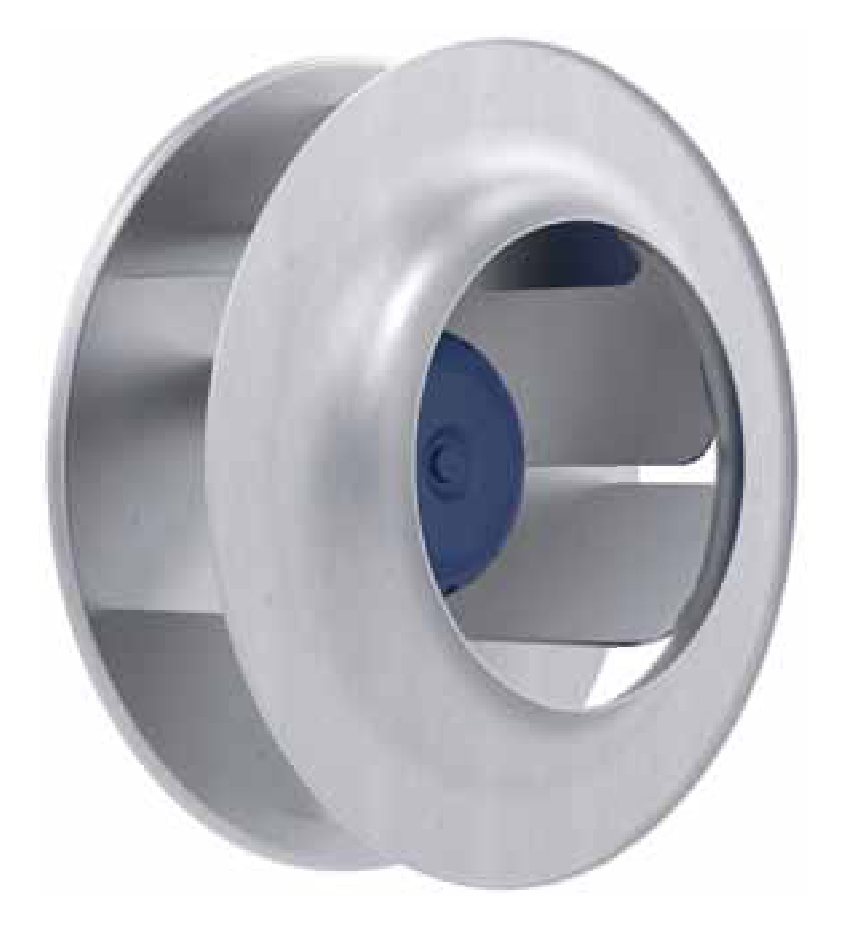

• Le ventilateur Ziehl-Abegg RH50C-ZID est conçu pour la ventilation d'air dans les installations de traitement d'air exigeant une haute efficacité énergétique
• Équipé d'un moteur à technologie électronique commutée avec commande intégrée, ce modèle assure une régulation précise de la vitesse
• Ce modèle fonctionne sur alimentation triphasée 380-480 V pour une intégration aisée dans les installations industrielles et tertiaires
• Sa conception avec roue libre en aluminium non revêtue garantit un fonctionnement fiable et une longue durée de vie
• Le système de gestion active de la température du moteur permet un fonctionnement continu même dans des conditions ambiantes sévères
Applications
• Ventilation d'extraction dans les centrales de traitement d'air industrielles et tertiaires
• Reprise et insufflation d'air dans les réseaux de gaines à basse et moyenne pression
• Refroidissement d'équipements et d'armoires techniques nécessitant un débit d'air réglable
• Ventilation générale dans les locaux de production, entrepôts et ateliers
• Intégration dans des groupes de ventilation à haut rendement énergétique
Avantages
• Rendement élevé grâce à la technologie de moteur électronique commuté et à la commande intégrée
• Réduction de la consommation énergétique par ajustement précis de la vitesse de rotation
• Large plage de températures ambiantes admises pour une utilisation en environnements exigeants
• Niveau sonore optimisé grâce à l'équilibrage dynamique de qualité G 6.3
• Protection moteur renforcée par une gestion active de la température et un indice de protection IP54
Conception
• Roue libre en aluminium non revêtue pour une robustesse mécanique et une bonne tenue dans le temps
• Moteur électronique commuté triphasé avec contrôleur intégré pour pilotage direct sans variateur externe
• Indice de protection IP54 assurant une protection contre la poussière et les projections d'eau
• Équilibrage dynamique de qualité G 6.3 pour limiter les vibrations et le bruit de fonctionnement
• Conception prévue pour montage en position horizontale ou verticale en aspiration libre avec anneau d'entrée
Caractéristiques techniques
• Tension nominale : 380-480 V
• Fréquence nominale : 50-60 Hz
• Puissance absorbée nominale : 3.80 kW
• Courant nominal : 4.80-6.10 A
• Vitesse de rotation nominale : 1920 min-1
• Température ambiante minimale admise : -35 °C
• Température ambiante maximale admise : 60 °C
• Classe thermique d'isolation : 155
• Indice de protection : IP54
• Puissance entrée point I à 1920 min-1 : 1500 W
• Puissance entrée point II à 1920 min-1 : 3800 W
• Puissance entrée point IV à 1700 min-1 : 1050 W
• Puissance entrée point VII à 1450 min-1 : 680 W
• Puissance entrée point X à 1200 min-1 : 400 W
• Puissance entrée point XIII à 950 min-1 : 230 W
