Présentation

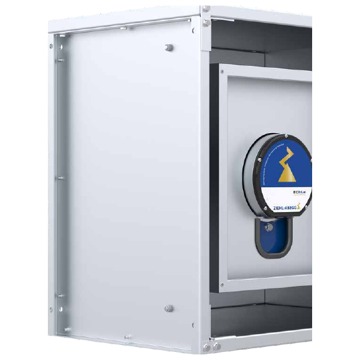

• Le système de ventilateurs Ziehl-Abegg ZAcube with Premium Optimizer est conçu pour constituer des parois de ventilation hautement efficaces dans les centrales de traitement d'air et unités de conditionnement d'air
• Équipé de modules cubiques autoportants empilables jusqu'à cinq niveaux, il permet de réaliser des configurations de ventilateurs sur mesure en fonction des dimensions de l'installation
• Ce modèle intègre la technologie de moteur à rotor externe ECblue avec contrôleur intégré pour une régulation précise du débit d'air et une efficacité énergétique accrue
• Sa conception à surfaces lisses sans arêtes vives facilite grandement les opérations de nettoyage et contribue au respect des exigences d'hygiène
• Le système est compatible avec les dimensions standard de filtres d'air, ce qui simplifie la conception des centrales et réduit les coûts de planification
Applications
• Ventilation et soufflage d'air dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement et conditionnement d'air dans les unités de toiture et centrales de climatisation
• Réalisation de parois de ventilateurs modulaires dans les caissons d'air de grandes installations
• Modernisation d'unités de traitement d'air existantes pour améliorer le rendement énergétique
Avantages
• L'optimiseur Premium Optimizer améliore les performances aérauliques, augmente le rendement et réduit le niveau sonore
• La fonction Plug and Play autorise l'ajout rapide et simple de modules ZAcube supplémentaires sur l'installation existante
• Le temps d'installation électrique est réduit grâce à l'utilisation de connecteurs M12 pré-câblés
• Le flux d'air laminaire en sortie limite les pertes de charge et optimise l'utilisation des échangeurs et filtres
• La commande des ventilateurs via le protocole Modbus facilite l'intégration dans les systèmes de gestion technique du bâtiment
Conception
• Structure modulaire cubique autoporteuse permettant un empilement jusqu'à cinq niveaux sans renfort supplémentaire
• Modules adaptés à trois largeurs standard de paroi de ventilateurs pour un alignement précis dans les caissons
• Surfaces extérieures lisses sans arêtes tranchantes pour un nettoyage aisé et une meilleure hygiène
• Moteurs à rotor externe ECblue avec électronique de commande intégrée pour une régulation continue
• Raccordement électrique par connecteurs M12 pour un montage et un dépannage rapides
Caractéristiques techniques
• Débit d'air maximum : 19000 m3/h
• Augmentation de pression maximale : 2550 Pa
• Plage de température du fluide : -20°C à +60°C
• Plage de puissance moteur : 2.5 - 5.2 kW
• Diamètre de roue disponible : 315 mm à 560 mm
• Niveaux empilables maximum : 5 unités
• Tailles de modules ZAcube : 607 mm, 760 mm et 912 mm
• Tension d'alimentation typique : 400 V
• Fréquence d'alimentation : 50 Hz
• Indice de protection moteur : 54 IP
• Nombre de tailles de modules : 3 unités
• Type de communication : Modbus RS485
• Niveau de pression sonore réduit : 1 dB à 3 dB par rapport à une solution standard
