Présentation

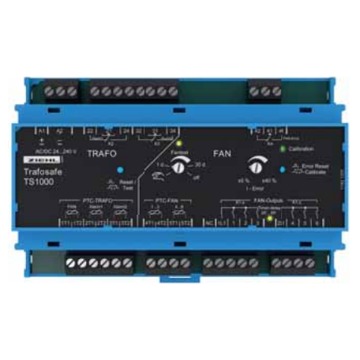

• Le relais de protection de transformateur Ziehl-Abegg TS1000 est conçu pour la surveillance thermique des transformateurs secs avec refroidissement forcé
• Il contrôle la température du transformateur au moyen de trois circuits à thermistances PTC pour assurer un fonctionnement en toute sécurité
• Ce modèle pilote automatiquement jusqu'à six ventilateurs de refroidissement en fonction de la charge et des températures mesurées
• Sa conception permet de générer une alarme de pré-avertissement et de déclencher l'arrêt du transformateur en cas de surchauffe persistante
• Le système peut également fonctionner comme simple commande de ventilateurs lorsque la surveillance du transformateur est réalisée par des sondes Pt100
Applications
• Protection thermique des transformateurs secs équipés de ventilateurs de refroidissement forcé
• Commande automatique de ventilateurs de refroidissement en fonction de la charge d'un transformateur
• Surveillance de la température de transformateurs dans les installations industrielles
• Sécurisation des transformateurs contre les surchauffes par pré-alarme et arrêt contrôlé
• Diagnostic d'état des ventilateurs de refroidissement par contrôle de courant
Avantages
• Surveillance précise de la température grâce à trois circuits séparés à thermistances PTC
• Gestion intégrée de jusqu'à six ventilateurs de refroidissement d'une intensité maximale de 4 A chacun
• Test automatique périodique des ventilateurs avec intervalle réglable pour garantir la disponibilité du système
• Signalisation claire des états de fonctionnement et d'alarme par diodes électroluminescentes en face avant
• Alimentation universelle en courant alternatif ou en courant continu de 24 V à 240 V pour une intégration flexible
Conception
• Montage sur rail normalisé selon EN 60715 ou par vissage avec vis M4
• Indice de protection IP30 en face avant et IP20 pour les bornes de raccordement
• Circuits de surveillance distincts pour pré-alarme, arrêt de sécurité et contrôle des ventilateurs
• Relais à contact inverseur dédié à la pré-alarme en conception à courant de repos
• Relais à contact inverseur dédié à l'arrêt de sécurité en conception à courant de travail sans contact fugitif
Caractéristiques techniques
• Alimentation électrique : 24-240 V en courant alternatif
• Alimentation électrique : 24-240 V en courant continu
• Fréquence nominale : 50-60 Hz
• Nombre de circuits PTC pour transformateur : 3 circuits
• Nombre de ventilateurs commandables : 6 ventilateurs
• Courant max par ventilateur : 4 A
• Nombre de circuits PTC pour ventilateurs : 2 circuits
• Résistance max des thermistances PTC connectables : 4000 ohms
• Intervalle de test automatique des ventilateurs : 1-30 jours
• Largeur : 90 mm
• Hauteur : 140 mm
• Profondeur : 58 mm
• Poids : 0.42 kg
• Température ambiante minimum de fonctionnement : -20 °C
• Température ambiante maximum de fonctionnement : 55 °C
