Présentation

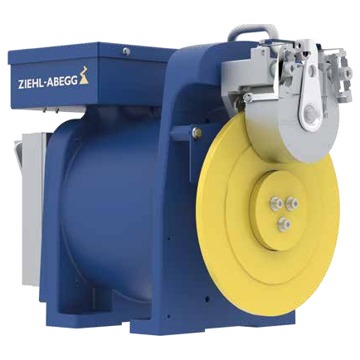

• La machine d'ascenseur Ziehl-Abegg ZAtop AM AM210 est conçue pour l'entraînement direct d'ascenseurs avec moteur synchrone à aimants permanents
• Elle est équipée d'un moteur sans réducteur à aimants en néodyme-fer-bore et d'un système de freinage certifié pour une sécurité maximale
• Ce modèle présente une largeur structurelle réduite jusqu'à 395 mm afin de s'intégrer dans les gaines les plus étroites
• Sa conception limite les émissions sonores à 55 dB(A) pour assurer un confort acoustique dans les bâtiments d'habitation et tertiaires
• Le système intègre une surveillance de la température, un codeur absolu et un refroidissement par surface pour une exploitation fiable et durable
Applications
• Entraînement d'ascenseurs résidentiels avec charges jusqu'à 3000 lb ou 1360 kg
• Entraînement d'ascenseurs pour bâtiments tertiaires avec charges jusqu'à 4500 lb ou 2040 kg
• Modernisation de groupes de traction d'ascenseurs existants par remplacement d'anciennes machines avec réducteur
• Applications d'ascenseurs à suspension 2:1 nécessitant une machine compacte de faible largeur
• Installations d'ascenseurs à vitesse variable entre 0,75 m/s et 1,75 m/s
Avantages
• Sécurité accrue grâce à des circuits de frein de service et de frein d'urgence séparés
• Compatibilité avec les dispositifs de protection contre la survitesse en montée et les mouvements involontaires de la cabine
• Faible niveau sonore de 55 dB(A) adapté aux bâtiments sensibles au bruit
• Intégration facilitée grâce à une largeur structurelle maximale de 395 mm
• Efficacité énergétique optimisée grâce au moteur synchrone à aimants permanents
Conception
• Moteur synchrone gearless commandé par aimants permanents de type NdFeB
• Frein certifié avec possibilité de déverrouillage mécanique manuel préparé pour câble Bowden
• Codeur absolu de type EnDat pour le retour de position de la cabine
• Deux pièces de protecteur de corde et capot de poulie de traction pour la sécurité à la poulie
• Surveillance de température par thermistance PTC en standard, avec option capteur PT100
Caractéristiques techniques
• Couple nominal AM210.30A : 440 Nm
• Couple nominal AM210.40A : 555 Nm
• Charge axiale max AM210.30A : 4485 kg
• Vitesse nominale AM210.30A : 186-426 tr/min
• Vitesse nominale AM210.40A : 120-426 tr/min
• Puissance nominale AM210.30A : 8.6-19.6 kW
• Puissance nominale AM210.40A : 7.0-24.8 kW
• Longueur L1 AM210.30A : 755 mm
• Hauteur LH AM210.30A : 502 mm
• Longueur L4 AM210.30A : 118 mm
• Longueur L6 AM210.30A : 586 mm
• Largeur structurelle LB AM210.30A : 395 mm
• Diamètre poulie de traction D1 : 160-248 mm
• Longueur L3 AM210.30A : 114 mm
• Poids AM210.30A : 333 kg
• Poids AM210.40A : 353-376 kg
• Charge utile d'ascenseur minimale : 1360 kg
• Charge utile d'ascenseur maximale : 2040 kg
• Vitesse de cabine minimale : 0.75 m/s
• Vitesse de cabine maximale : 1.75 m/s
