Présentation

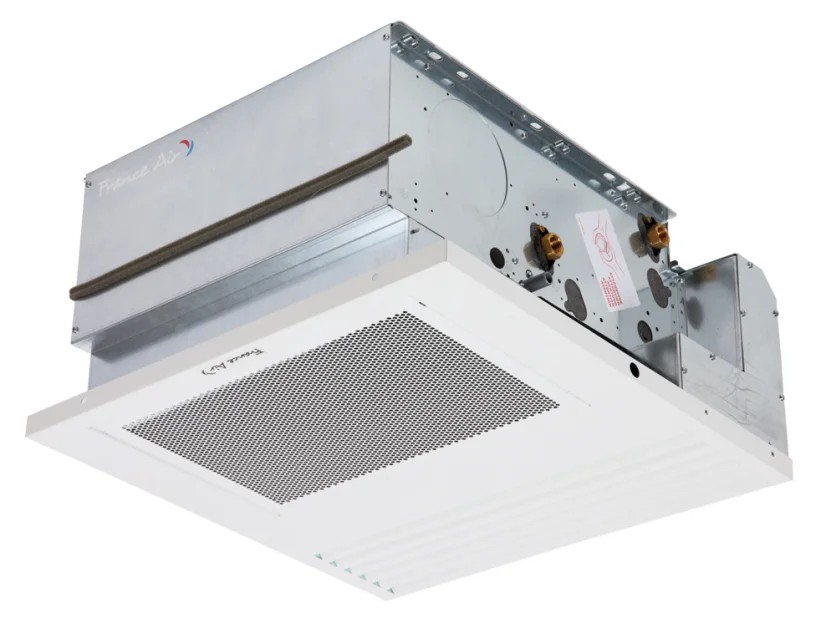

• La cassette ventilo-convecteur France Air MAEVA ECM est conçue pour le chauffage et la climatisation des locaux tertiaires par eau glacée ou eau chaude
• Équipée d'un moteur basse consommation à technologie électronique, elle permet une réduction de la consommation énergétique jusqu'à 75 %
• Ce modèle intègre un diffuseur linéaire à effet Coanda assurant une diffusion d'air confortable sans courant d'air direct
• Sa conception en caisson compact pour faux plafond s'adapte aux dimensions de dalles 600 x 600, 900 x 600 et 1200 x 600 mm
• Le système peut fonctionner en versions 2 tubes ou 4 tubes avec options de régulation autonome, maître/esclave ou communication Modbus
Applications
• Climatisation et chauffage des bureaux dans les immeubles tertiaires
• Traitement d'air dans les hôtels avec installation en faux plafond des chambres et couloirs
• Conditionnement d'air des surfaces commerciales et centres commerciaux
• Confort thermique dans les salles de réunion et espaces de réception
• Rénovation d'installations de ventilo-convecteurs existantes avec réduction de la consommation énergétique
Avantages
• Réduction significative de la consommation énergétique jusqu'à 75 % grâce au moteur électronique basse consommation
• Réglage précis du débit d'air avec plusieurs vitesses de ventilation et fonctionnement continu ou automatique
• Effet Coanda au soufflage limitant les courants d'air et améliorant le confort des occupants
• Possibilité de fonctionnement maître/esclave jusqu'à 20 unités en version Modbus et 10 unités en version maître/esclave
• Intégration possible dans une supervision GTC en protocole Modbus RS 485 pour la gestion centralisée
Conception
• Caisson avec châssis en acier galvanisé épaisseur 1 mm et isolation interne de 6 mm en matériau polyoléfine classé M1
• Batterie à eau glacée en tubes de cuivre avec ailettes aluminium serties mécaniquement et raccords femelles 1/2 pouce
• Bac à condensats principal en ABS galvanisé isolé avec bac à condensats auxiliaire disponible en option pour la vanne de régulation
• Ventilation assurée par 1 ou 2 ventilateurs centrifuges à entraînement direct, équilibrés statiquement et dynamiquement, entraînés par moteur ECM classe B IP20
• Possibilité de piquage d'air neuf de diamètre 100 mm ou 125 mm et intégration de pompe de relevage des condensats sur versions régulées
Caractéristiques techniques
• Plage de puissance froid sensible : 0,62 à 2,98 kW
• Plage de puissance froid totale : 0,81 à 4,32 kW
• Plage de puissance chaud : 0,76 à 8,00 kW
• Hauteur de relevage de la pompe de condensats : 4 m
• Température d'air en mode été : 27 °C en entrée et 19 °C en sortie
• Température d'eau en mode été : 7 °C en entrée et 12 °C en sortie
• Température d'eau en mode hiver 2 tubes : 45 °C en entrée et 40 °C en sortie
• Température d'eau en mode hiver 4 tubes : 65 °C en entrée et 55 °C en sortie
• Température d'eau maximale à l'entrée : 90 °C
• Température d'eau minimale à l'entrée : 5 °C
• Pression maximale de service : 1000 kPa
• Puissance absorbée au moteur : 8 à 42 W selon vitesse et taille
• Niveau de puissance acoustique : 34 à 58 dB(A)
• Alimentation électrique moteur : 230 V 1 phase 50 Hz avec puissance maximale 84 W
• Débit d'air par unité : 130 à 620 m3/h
