Présentation

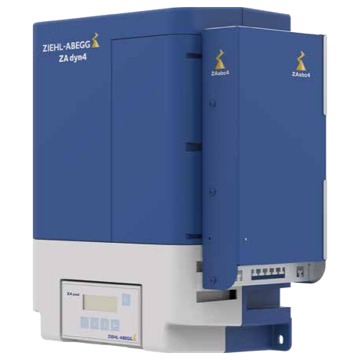

• Le module électronique de commande de frein Ziehl-Abegg ZAsbc4 est conçu pour assurer une actionnement silencieux et sûr des freins de machines d'ascenseur
• Il remplace les contacteurs mécaniques traditionnels par une électronique de puissance conforme à la norme EN 81-20
• Ce modèle s'intègre directement dans le variateur de fréquence ou dans l'armoire de commande selon la version choisie
• Sa conception permet l'utilisation avec des moteurs synchrones et asynchrones, avec frein survolté ou non
• Le système contribue à améliorer le confort de déplacement et à réduire les nuisances sonores dans les bâtiments
Applications
• Commande électronique de frein pour machines d'ascenseur en gaine ou en local machinerie
• Rétrofit de systèmes d'ascenseur existants pour éliminer le bruit des contacteurs de frein
• Association avec variateurs de fréquence ZAdyn4C ou ZAdynpro et autres convertisseurs pour modernisation d'installations
Avantages
• Réduction significative des bruits de commutation liés aux contacteurs de frein
• Suppression des défauts électromagnétiques parasites causés par le déclenchement des contacteurs
• Diminution des pannes d'ascenseur dues au mauvais fonctionnement mécanique des contacteurs
• Plusieurs possibilités de montage en armoire de commande ou dans la gaine d'ascenseur avec le variateur
• Compatibilité avec une deuxième commande de frein de sécurité sur machine d'ascenseur avec réducteur
Conception
• Commande électronique de frein avec circuit de sécurité intégré conforme à la norme EN 81-20
• Relais intégrés pour l'activation de la fonction de sécurité Safe Torque Off sur les variateurs de la série ZAdyn
• Adaptation sur site par paramétrage en fonction du type de frein installé sur la machine
• Versions ZAsbc4B pour montage en armoire avec variateur ZAdynpro et ZAsbc4C pour montage avec ZAdyn4C dans la gaine
• Câblages dédiés préfabriqués et sans halogène pour la connexion du frein et du contrôleur d'ascenseur
Caractéristiques techniques
• Tension d'alimentation de frein : 230 V alternatif 50/60 Hz
• Tension de chaîne de sécurité ZAsbc4B 110 : 110 V alternatif 50/60 Hz
• Tension de chaîne de sécurité ZAsbc4B 230 : 230 V alternatif 50/60 Hz
• Tension de chaîne de sécurité ZAsbc4C 110 : 110 V alternatif 50/60 Hz
• Tension de chaîne de sécurité ZAsbc4C 230 : 230 V alternatif 50/60 Hz
• Courant de sortie frein : 2 x 1.0 A
• Tension de sortie permanente : 207 V courant continu
• Tension de sortie survoltage : 207/103 V courant continu
• Tension de commutation relais STO : 30 V courant continu maximum
• Courant de commutation relais STO : 2.0 A
• Indice de protection ZAsbc4B : IP10
• Indice de protection ZAsbc4C : IP20
• Dimensions ZAsbc4B hauteur x largeur x profondeur : 310 x 60 x 164 mm
• Dimensions ZAsbc4C hauteur x largeur x profondeur : 308 x 61 x 164 mm
• Longueur câbles L-BA-SBC4 disponibles : 1.8 à 25.0 m
• Longueur câbles LS-SBC4 disponibles : 3.0 à 50.0 m
