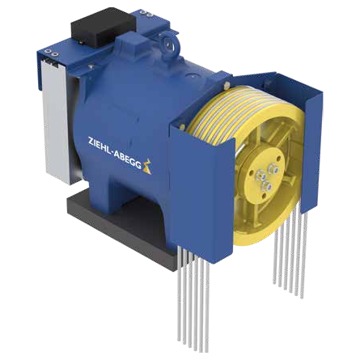

Support mécanique et châssis d'adaptation pour moteurs de traction
Ziehl-Abegg ZAFRAME MP400 MP550 MP3300 MH6000B

Présentation
• Le support mécanique Ziehl-Abegg ZAframe MP400 MP550 MP3300 MH6000B est conçu pour l'adaptation et la fixation de moteurs de traction ZAtop sur des structures existantes
• Il permet une installation fiable des moteurs SM190 à SM250 grâce à des platines d'adaptation et des rails de montage adaptés
• Ce modèle autorise un montage boulonné ou soudé afin de s'intégrer facilement aux ossatures de bâtiments ou aux châssis de machines
• Sa conception est dimensionnée pour supporter des charges statiques importantes jusqu'à 6000 kg suivant la version
• Le système est livré en éléments démontés avec le matériel de fixation nécessaire pour une mise en oeuvre rapide sur site

Applications
• Adaptation de moteurs de traction ZAtop sur structures mécaniques existantes en milieu industriel
• Fixation de moteurs pour systèmes d'ascenseurs ou de levage nécessitant des supports dédiés
• Montage de moteurs en position longitudinale ou transversale par rapport à l'arbre de la poulie de traction
• Rénovation ou remplacement de groupes moteurs en conservant le bâti ou le support existant
• Intégration de moteurs de traction lourds dans des installations neuves avec contraintes dimensionnelles

Avantages
• Compatibilité assurée avec une large gamme de moteurs SM190 à SM250 sans modification lourde de la structure
• Possibilité de montage boulonné ou soudé pour s'adapter aux exigences de chaque chantier
• Capacité de charge statique élevée jusqu'à 3300 kg pour le châssis MP3300 et jusqu'à 6000 kg pour le support MH6000B
• Livraison avec châssis démonté et matériel de fixation pour réduire le temps d'installation sur site
• Conception modulaire permettant le choix entre montage longitudinal ou transversal suivant la configuration de la poulie de traction

Conception
• Platine d'adaptation MP400 pour moteurs ZAtop SM190 avec dimensions 400 x 40 x 400 mm
• Platine d'adaptation MP550 pour moteurs ZAtop SM210 et SM250 avec dimensions 550 x 40 x 550 mm
• Rail d'adaptation MP3300 pour moteurs ZAtop SM190 à SM200.45E en montage longitudinal ou transversal
• Support moteur MH6000B pour moteurs ZAtop SM210.70B et SM250 avec structure renforcée
• Livraison en cadre démonté incluant platines, rails et kit de fixation pour assemblage sur site

Caractéristiques techniques
• Compatibilité moteurs : SM190 à SM250 80D
• Charge statique max MP3300 : 3300 kg
• Charge statique max MH6000B : 6000 kg
• Dimensions platine MP400 : 400 x 40 x 400 mm
• Poids platine MP400 : 50 kg
• Dimensions platine MP550 : 550 x 40 x 550 mm
• Poids platine MP550 : 92 kg
• Poids platine SM250.45B/60B/80D : 90 kg
• Longueur rail SM190.11B transversal : 1000 mm
• Poids rail SM190.11B transversal : 38 kg
• Poids support SM210.70B : 88 - 146 kg
• Poids support SM250.45B : 90 - 174 kg
• Poids support SM250.60B : 90 - 174 kg
• Poids support SM250.80D : 90 - 140 kg
