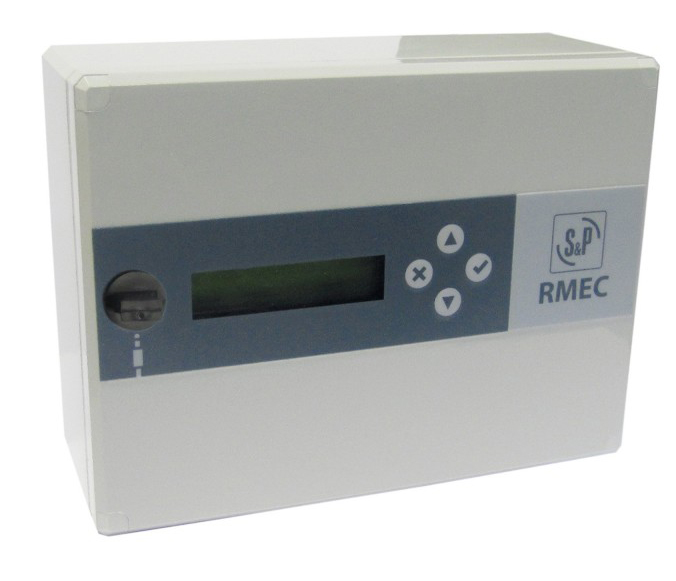

Régulateur de vitesse pour moteurs ECM
Vim RMEC - RMEC SIGFOX

Présentation
• Le régulateur de vitesse Vim RMEC - RMEC SIGFOX permet le pilotage précis de la pression et du débit dans les systèmes de ventilation équipés de moteurs ECM
• Équipé de capteurs de pression intégrés et d'un afficheur LCD rétroéclairé, il offre un contrôle en continu de la pression, du débit et des alarmes du système
• Ce modèle gère l'asservissement du pompage d'air en fonction de capteurs externes comme la température, l'hygrométrie, le CO2 ou les COV, avec régulation PI intégrée pour une pression ou un débit constants
• Sa conception communicante Modbus RTU et SIGFOX produit assure une supervision à distance fiable, avec suivi des valeurs de pression, de débit et détection des défauts pour une meilleure maîtrise de l'hydraulique d'air
• Les composants électroniques protégés dans un boîtier polycarbonate IP55 garantissent une excellente étanchéité et une intégration aisée dans tout système de ventilation ou CTA

Applications
• Pilotage de ventilateurs et caissons de ventilation pour fonctionnement en débit variable, débit constant ou pression constante
• Commande de centrales de traitement d'air (CTA) équipées de moteurs ECM pour optimisation du débit et de la pression
• Régulation de registres motorisés via entrée de commande 0-10V pour gestion fine de l'aspiration et du refoulement d'air
• Supervision d'installations de VMC collective ou tertiaire avec transmission des données de pression et de débit via réseau SIGFOX
• Gestion automatique jour/nuit des installations de ventilation grâce à l'horloge hebdomadaire intégrée

Avantages
• Réduction de consommation énergétique grâce à la régulation automatique de la pression ou du débit selon la consigne
• Maintenance simplifiée avec remontée d'alarmes sur encrassement filtre, défaut ventilateur ou perte de signal capteur
• Fiabilité accrue grâce aux capteurs de pression intégrés et au régulateur PI assurant un contrôle stable de la pression et du débit
• Flexibilité d'utilisation via entrées analogiques paramétrables en courant 4-20 mA ou tension 0-10 V pour différents capteurs
• Connectivité avancée avec communication Modbus RTU et option SIGFOX pour télérelève et supervision à distance des installations

Conception
• Boîtier principal en polycarbonate auto extinguible gris clair RAL 7035 avec pattes de fixation murale
• Afficheur LCD rétroéclairé 2 lignes avec touches en façade pour visualisation de la pression, du débit et des consignes
• Capteurs de pression différentielles intégrés avec deux plages de mesure 20-1000 Pa et 20-2500 Pa
• Sorties tensions multiples pour pilotage moteur ECM, registres, variateurs et alimentation de potentiomètres ou sondes CO2, température et hygrométrie
• Carte de communication SIGFOX intégrée sur les versions dédiées avec antenne fournie et tag NFC pour identification complète du régulateur

Caractéristiques techniques
• Alimentation : Monophasée 230 V 50-60 Hz avec terre
• Afficheur : LCD rétro-éclairé 2 lignes
• Entrées analogiques : 2 entrées paramétrables courant 4-20 mA ou tension 0-10 V
• Sorties tension : 4 sorties dont 1 pour moteur ECM ou registre/CTA 0-10 Vdc 10 mA ou PWM
• Sorties pilotage supplémentaires : 1 sortie maître esclave 0-10 Vdc 10 mA et 2 sorties alimentation capteurs
• Sorties contact sec : 2 contacts pour commande ventilateur ou électrovanne gaz et renvoi d'alarme 3 A résistif sous 250 Vac
• Capteurs de pression : 2 capteurs différentielles avec plages 20-1000 Pa et 20-2500 Pa
• Horloge : Hebdomadaire pour gestion automatique des périodes de fonctionnement
• Communication : Modbus RTU RS485 et réseau SIGFOX pour version RMEC SIGFOX
• Isolation électrique : Classe 1
• Capacité de raccordement : Conducteurs 0,75-1,5 mm2 avec presse-étoupes M16 et M20 fournis
• Matière : Boîtier polycarbonate auto extinguible IP55
• Environnement d'utilisation : Température ambiante -20 a +50 C
• Poids : 0,8 kg
