Présentation
• L'interrupteur principal Ziehl-Abegg S-E-20/S-D-25/S-D-50 est conçu pour assurer la commutation sûre des ventilateurs ou moteurs avec ou sans dérivation du variateur de fréquence
• Il permet de sélectionner un fonctionnement automatique par variateur de fréquence, une dérivation à 100% sur le réseau ou l'arrêt complet de l'installation
• Équipé de trois positions de commutation, il offre une grande flexibilité d'exploitation et facilite la maintenance des groupes de ventilation
• Sa conception avec contact auxiliaire intégré permet de signaler à distance la position de dérivation à 100% pour la gestion des alarmes ou de la sécurité
• Le boîtier à indice de protection IP65 rend le système adapté aux environnements techniques exigeants dans les installations de ventilation
Applications
• Commande et dérivation de groupes de ventilateurs pilotés par variateur de fréquence dans les centrales de traitement d'air
• Bypass du variateur de fréquence pour assurer un fonctionnement d'urgence à 100% des ventilateurs ou moteurs
• Isolation et sécurisation électrique d'ensembles de ventilation lors des opérations de maintenance
• Commande manuelle de ventilateurs dans les installations tertiaires et industrielles alimentées en 230 V ou 690 V
• Intégration dans les armoires de commande pour la gestion des réseaux de ventilation multi-ventilateurs
Avantages
• Fonction de dérivation intégrée permettant de basculer rapidement du mode variateur au fonctionnement direct sur le réseau
• Sécurité renforcée grâce à la position arrêt verrouillable avec cadenas pour les interventions de maintenance
• Signalisation fiable de la position de dérivation par contact auxiliaire intégré pour la supervision de l'installation
• Large plage de tension de 230 V à 690 V adaptée aux ventilateurs monophasés et triphasés
• Indice de protection IP65 garantissant une bonne tenue en ambiance technique poussiéreuse ou humide
Conception

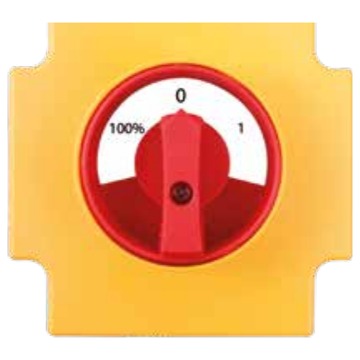

• Trois positions de commutation distinctes Auto, 0 et 100% pour la gestion précise des modes de fonctionnement
• Versions prévues pour alimentation monophasée 230 V 50-60 Hz et triphasée 690 V 50-60 Hz
• Possibilité d'intégration d'inserts de compatibilité électromagnétique pour les variateurs de fréquence sans filtre sinusoïdal
• Boîtier compact en saillie avec presse-étoupes adaptés au câblage sur site
• Bornes de puissance et de commande séparées pour un câblage clair entre variateur de fréquence, réseau et ventilateurs
Caractéristiques techniques
• Tension d'alimentation version S-E-20 : 230 V
• Nombre de phases version S-E-20 : 1
• Fréquence réseau versions S-E-20/S-D-25/S-D-50 : 50-60 Hz
• Tension d'alimentation versions S-D-25/S-D-50 : 690 V
• Nombre de phases versions S-D-25/S-D-50 : 3
• Courant nominal max S-E-20 : 25 A
• Courant nominal max S-D-25 : 35 A
• Courant nominal max S-D-50 : 63 A
• Température ambiante minimum : -25 °C
• Température ambiante maximum : 40 °C
• Indice de protection : IP65
• Poids S-E-20 : 0.30 kg
• Poids S-D-25 : 0.60 kg
• Poids S-D-50 : 1.15 kg
• Dimensions S-E-20 (largeur x hauteur x profondeur) : 90.5 x 90.5 x 139 mm
• Dimensions S-D-25 (largeur x hauteur x profondeur) : 115 x 115 x 163 mm
• Dimensions S-D-50 (largeur x hauteur x profondeur) : 145 x 145 x 188 mm
