Présentation

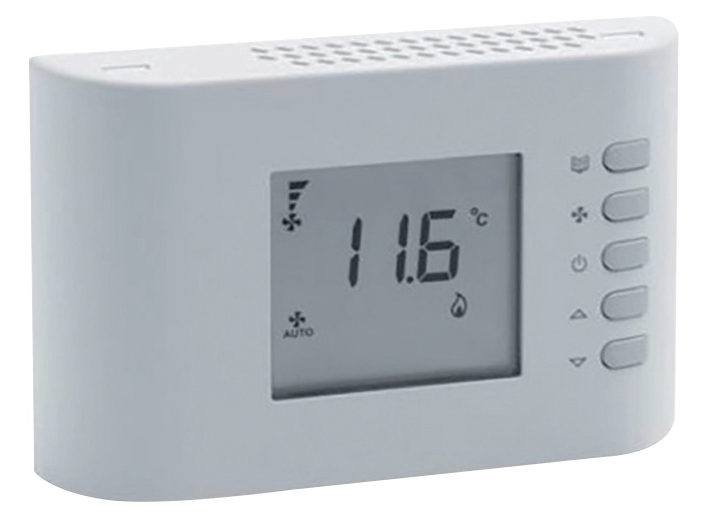

• Le thermostat d'ambiance mural France Air THM-ECM2 est conçu pour la régulation des terminaux à eau glacée équipés de moteurs à commutation électronique
• Il pilote la mise en marche et l'arrêt du ventilateur ainsi que l'ouverture et la fermeture des vannes de régulation
• Équipé d'un écran à cristaux liquides, il affiche l'ensemble des paramètres de fonctionnement et des consignes de température
• Ce modèle gère la commutation manuelle ou automatique des modes chaud et froid ainsi que la sélection de la vitesse de ventilation
• Sa conception permet une variation de la vitesse de ventilation de 0 à 100 % pour atteindre précisément la température souhaitée
Applications
• Régulation d'ambiance des ventilo-convecteurs des gammes Maeva ECM, Hegoa ECM, Hegoa HP ECM, Elvira ECM et Isea ECM
• Pilotage de la ventilation et des vannes sur installations à 2 tubes, 2 tubes plus 2 fils ou 4 tubes en chauffage et climatisation
• Commande murale d'ambiance pour terminaux à moteur standard ou à moteur à commutation électronique en bâtiments tertiaires et résidentiels
Avantages
• Affichage clair des paramètres grâce à l'écran à cristaux liquides intégré
• Fonctionnement automatique de la vitesse de ventilation avec variation continue de 0 à 100 % pour un confort optimisé
• Possibilité de commutation été hiver manuelle ou automatique avec sonde dédiée ou contact externe
• Fonction économie permettant une réduction de la consigne de température pour limiter les consommations énergétiques
• Compatibilité avec une sonde de limitation basse de la température de soufflage pour protéger l'installation
Conception
• Fonctionnement autonome ou régulé selon le type de moteur et d'installation
• Montage en saillie pour une installation murale simple et rapide
• Dimensions du boîtier de 132 mm de longueur, 87 mm de hauteur et 23,6 mm de profondeur
• Pilotage des vannes possible en tout ou rien, par modulation de largeur d'impulsions ou par signal proportionnel 0 à 10 V selon les versions
• Communication possible avec une gestion technique centralisée ou une gestion technique du bâtiment via liaison Modbus RS 485 sur certains modèles associés
Caractéristiques techniques
• Types d'installation compatibles : 2 tubes / 2 tubes + 2 fils / 4 tubes
• Nombre de vitesses de ventilation : 3 vitesses
• Plage de variation automatique de la ventilation : 0 à 100 %
• Dimensions du thermostat : 132 x 87 x 23,6 mm
• Signal de sortie vannes proportionnelles : 0 à 10 V
• Tension servomoteurs tout ou rien possible : 24 V
• Tension servomoteurs tout ou rien possible : 230 V
• Type de sonde de retour d'eau : NTC 10 kOhms à 25 °C ±1 %
• Type de sonde d'ambiance : NTC 10 kOhms à 25 °C ±1 %
• Nombre maximal d'unités en fonctionnement maître esclave sur certains modèles : 20 unités
• Plage de commutation été hiver avec sonde CH : 15 à 25 °C
• Type de contact auxiliaire : contact de fenêtre sur 1 entrée
• Type de communication disponible : Modbus RS 485
