Présentation

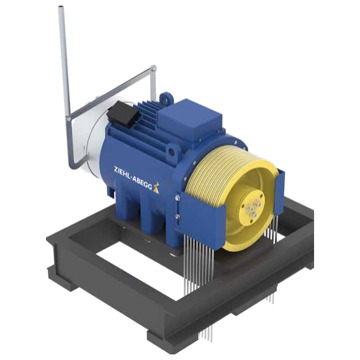

• Le châssis plat de machine Ziehl-Abegg ZAframe MF6000 est conçu pour le support mécanique de moteurs de traction d'ascenseur de type ZAtop
• Il assure la répartition de la charge statique jusqu'à 6000 kg sur la structure porteuse de l'installation
• Équipé d'une isolation vibratoire, il limite la transmission des vibrations du moteur vers le bâti du bâtiment
• Ce modèle est réalisé en construction mécano-soudée en tôle d'acier pour garantir rigidité et longévité
• Le système est livré démonté afin de faciliter le transport et la mise en place dans les locaux techniques exigus
Applications
• Support de moteurs de traction pour ascenseurs dans les bâtiments résidentiels
• Support de machines d'ascenseur dans les bâtiments tertiaires et industriels
• Intégration dans des locaux techniques où la hauteur disponible impose un châssis plat
Avantages
• Capacité de charge statique élevée jusqu'à 6000 kg pour moteurs de traction puissants
• Structure mécano-soudée robuste offrant une grande stabilité dimensionnelle dans le temps
• Isolation vibratoire intégrée contribuant à la réduction des nuisances sonores
• Livraison en éléments démontés simplifiant la manutention et l'accès aux locaux difficiles
Conception
• Construction en tôle d'acier soudée dimensionnée pour une charge statique jusqu'à 6000 kg
• Châssis plat adapté aux moteurs de traction ZAtop des séries SM250.45B, SM250.60B et SM250.80D
• Longueurs d'entraxe variables de 235 mm à 355 mm selon le type de moteur et la poulie de traction
Caractéristiques techniques
• Charge statique max : 6000 kg
• Charge utile typique : 1000 à 3600 kg
• Type de moteur compatible : SM250.45B nombre 1
• Type de moteur compatible : SM250.60B nombre 1
• Type de moteur compatible : SM250.80D nombre 1
• Diamètre de poulie de traction SM250.45B : 320 mm
• Diamètre de poulie de traction SM250.45B : 400 mm
• Diamètre de poulie de traction SM250.45B : 500 mm
• Diamètre de poulie de traction SM250.45B : 520 mm
• Diamètre de poulie de traction SM250.45B : 600 mm
• Diamètre de poulie de traction SM250.45B : 640 mm
• Longueur L avec poulie 320 mm moteur SM250.45B : 245 mm
• Longueur L avec poulie 500 mm moteur SM250.45B : 295 mm
• Longueur L avec poulie 600 mm moteur SM250.45B : 355 mm
• Diamètre de poulie de traction SM250.60B : 320 à 640 mm
• Longueur L avec poulie 320 mm moteur SM250.60B : 245 mm
• Longueur L avec poulie 500 mm moteur SM250.60B : 295 mm
• Longueur L avec poulie 600 mm moteur SM250.60B : 355 mm
• Diamètre de poulie de traction SM250.80D : 440 à 640 mm
• Longueur L avec poulie 440 mm moteur SM250.80D : 235 mm
• Longueur L avec poulie 520 mm moteur SM250.80D : 285 mm
• Longueur L avec poulie 640 mm moteur SM250.80D : 335 mm
• Nombre de points d'isolation vibratoire : 4 unités
• Dimensions indicatives de la base : 610 mm
