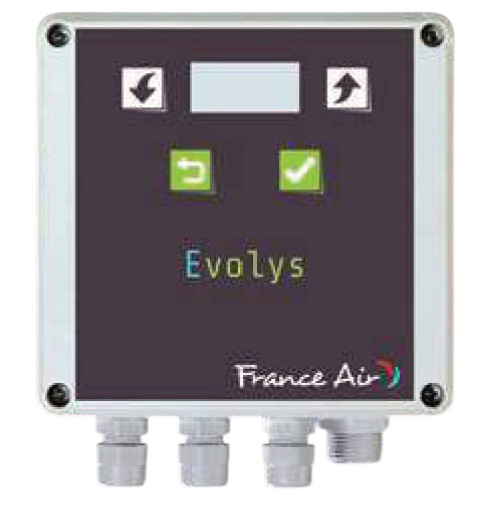

Présentation
• Le régulateur de pression France Air EVOLYS PCO est conçu pour maintenir une pression constante sur des ventilateurs à moteur à commutation électronique gainés
• Équipé d'un afficheur à cristaux liquides rétroéclairé, il permet un paramétrage local précis et une lecture aisée de la pression de consigne
• Ce modèle intègre un kit de prise de mesure de pression avec entrée positive et négative pour un pilotage fiable des installations de ventilation
• Sa conception autorise un fonctionnement autonome ou en communication avec une télécommande déportée ou un système de gestion technique centralisée
• Le système est protégé par un boitier en plastique classé autoextinguible et bénéficie d'un indice de protection adapté aux locaux techniques
Applications
• Régulation de pression constante de ventilateurs à moteur à commutation électronique gainés en ventilation tertiaire
• Pilotage du débit des ventilateurs de type caisson gainé dans les réseaux de ventilation
• Installations de ventilation installées en intérieur ou en extérieur avec protection par casquette pare-pluie
Avantages
• Compatibilité étendue avec l'ensemble des ventilateurs à moteur à commutation électronique France-air
• Maintien automatique de la pression suivant un point de consigne défini par l'utilisateur
• Utilisation intuitive grâce à un paramétrage simple et un afficheur clair de la mesure
• Sécurité accrue avec alarme de pression réglable et sortie relais dédiée
• Possibilité de programmation horaire complète via une télécommande déportée en option
Conception
• Boitier en plastique ABS-V0 conforme à la norme UL-94, couleur blanche RAL 9010
• Indice de protection IP54 selon la norme NF EN 60529 adapté aux environnements de ventilation tertiaire
• Afficheur à cristaux liquides 2 x 8 caractères rétroéclairé avec quatre touches de réglage en face avant
• Alimentation électrique principale en 230 V courant alternatif 50 Hz avec sortie auxiliaire 24 V courant continu
• Entrée de mesure de pression différentielle avec raccordement direct du tube cristal sur le boitier et bornes de communication Modbus RTU
Caractéristiques techniques
• Plage de température de fonctionnement : -10 à +50 °C
• Indice de protection : IP54
• Afficheur : 2 x 8 caractères à cristaux liquides
• Alimentation générale : 230 V courant alternatif 50 Hz
• Sortie auxiliaire : 24 V courant continu 100 mA
• Consommation à 230 V : max 20 mA
• Sortie de commande analogique : 0-10 V pour moteur à commutation électronique
• Sortie de commande par modulation de largeur d'impulsion : 1 voie pour moteur à commutation électronique
• Sortie alarme pression AUX1 : contact sec normalement ouvert 1 voie
• Sortie état marche arrêt AUX2 : contact sec normalement ouvert 1 voie
• Communication : protocole Modbus RTU sur liaison RS485 2 fils
• Affichage télécommande optionnelle : écran 2 x 16 caractères
• Nombre de touches de réglage en face avant : 4
• Tension d'alimentation de la sortie par modulation de largeur d'impulsion : 24 V courant continu
