Présentation
• Le plénum de soufflage et reprise d'air France Air TWINTOP est conçu pour assurer la diffusion et la reprise d'air dans les faux plafonds des bâtiments résidentiels et hôteliers
• Il est équipé d'une grille de diffusion avec ailettes orientées à 15° vers le plafond pour garantir un effet Coanda optimal

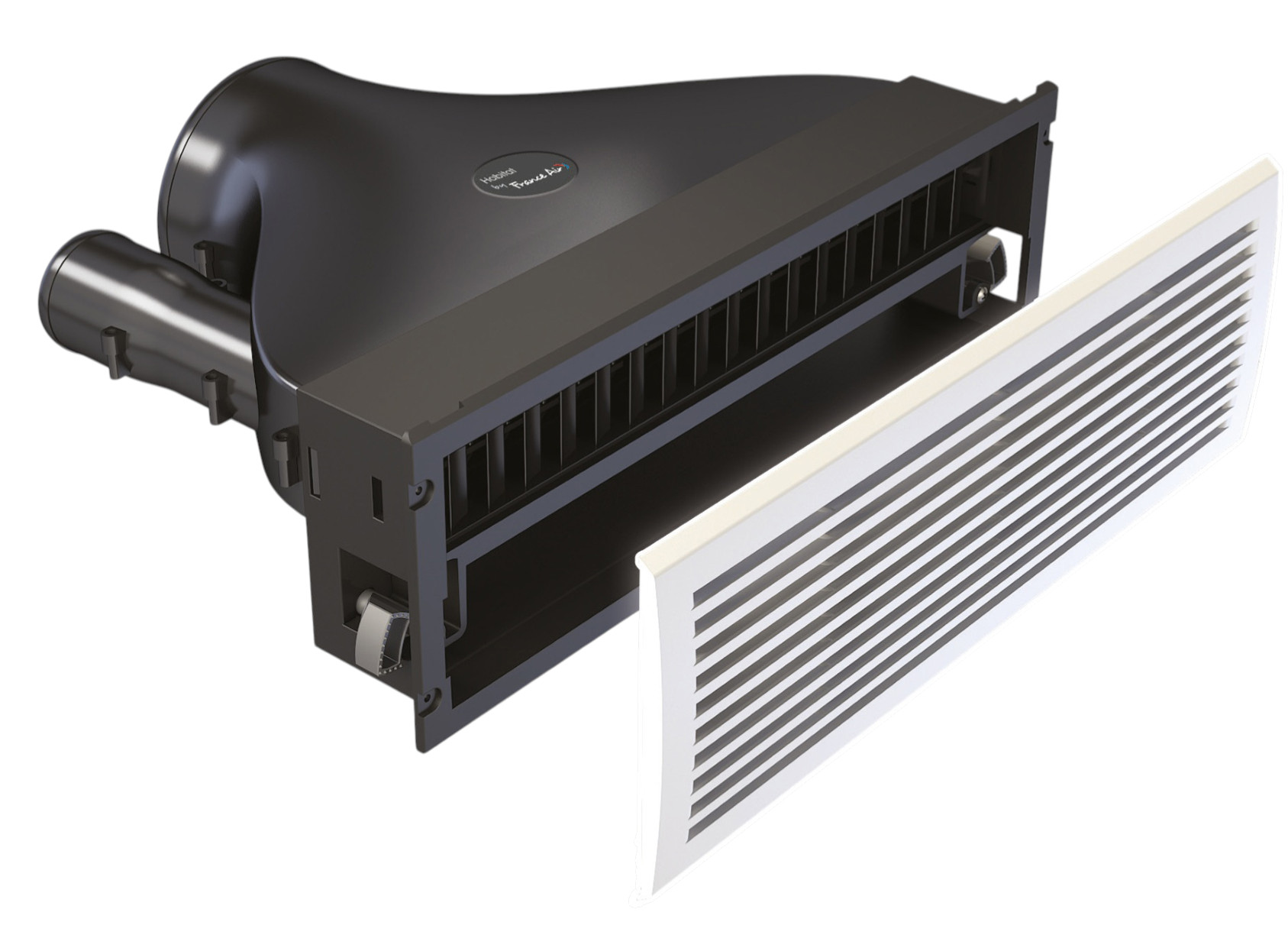

• Ce modèle intègre un boîtier avant à encastrer dans la cloison, un corps de plénum auto stable et un bouchon d'obturation pour l'entrée d'air neuf
• Sa conception aérodynamique limite les phénomènes de régénération du bruit et réduit les pertes de charge dans le réseau aéraulique
• Le système permet simultanément le soufflage d'air traité, la reprise d'air en vrac et un éventuel apport d'air neuf en double flux
Applications
• Ventilation de soufflage et de reprise dans les logements individuels et collectifs
• Diffusion et reprise d'air dans les chambres et circulations de bâtiments hôteliers
• Réalisation de systèmes de ventilation double flux avec apport d'air neuf latéral
• Intégration discrète dans les cloisons et faux plafonds pour les espaces tertiaires légers
• Installations de traitement d'air nécessitant une diffusion plafond avec effet Coanda
Avantages
• Particulièrement adapté au marché résidentiel et hôtelier grâce à sa compacité et sa discrétion
• Forme aérodynamique étudiée pour limiter la régénération du bruit et améliorer le confort acoustique
• Triple fonctionnalité combinant soufflage d'air traité, reprise d'air en vrac et apport éventuel d'air neuf
• Montage simplifié par système de clips auto stable sans outils spécifiques pour le corps de plénum
• Grille à clips détrompés évitant toute inversion du sens de soufflage et garantissant une diffusion correcte
Conception
• Plénum entièrement réalisé en matériau ABS assurant une grande rigidité et une bonne finition esthétique
• Grille de diffusion d'air coloris blanc RAL 9010 avec ailettes fixes orientées à 15° vers le plafond
• Boîtier avant à encastrer dans la cloison équipé de déflecteurs pour régler la portée et diriger le flux d'air
• Système d'emboîtement à clips auto stable entre le corps de plénum et le boîtier avant
• Hauteur maximale de 10 cm entre le faux plafond et la grille pour conserver un effet Coanda optimal
Caractéristiques techniques
• Longueur plénum A : 504 mm
• Hauteur plénum B : 168 mm
• Profondeur plénum C : 370 mm
• Entraxe fixation plénum D : 80 mm
• Largeur plénum E : 158 mm
• Profondeur raccord plénum F : 63 mm
• Poids plénum : 1.16 kg
• Longueur grille G : 505 mm
• Hauteur grille H : 170 mm
• Poids grille : 0.43 kg
• Débit d'air minimum : 95 m3/h
• Débit d'air maximum : 350 m3/h
• Surface traitée minimum : 9 m2
• Surface traitée maximum : 40 m2
• Portée d'air minimum : 4 m
• Portée d'air maximum : 7 m
• Niveau sonore maximum : 27 dB(A)
• Angle des ailettes de diffusion : 15 °
