Présentation

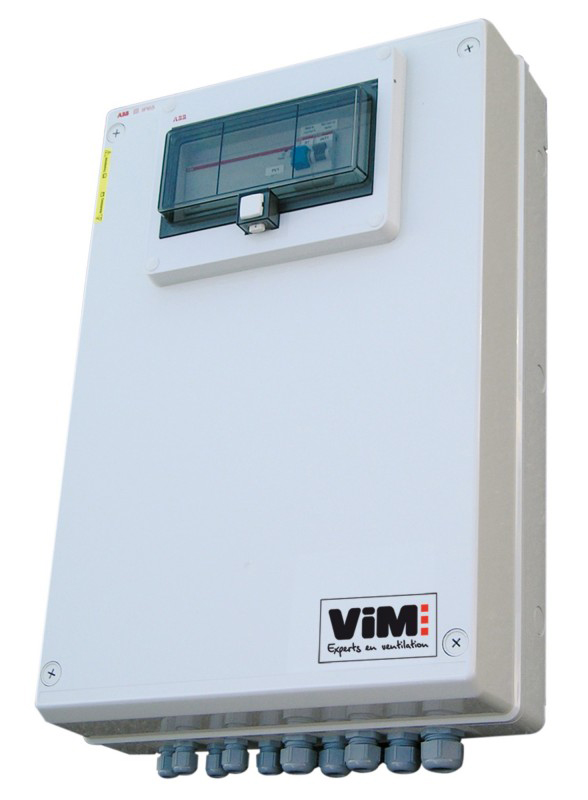

• Le coffret Vim DEMD est un démarreur multifonction pour moteurs asynchrones bi-vitesses, intégrant commande de puissance et protections thermiques pour une gestion fiable des ventilateurs d'extraction et d'insufflation
• Équipée de contacteurs de puissance, de relais thermiques et d'une interface de contrôle GTC Modbus, cette unité pilote à distance 1 ou 2 moteurs monophasés ou triphasés jusqu'à 15,5A par moteur
• Ce modèle mémorise son état confort ou sécurité lors d'une coupure d'alimentation, produit assure le contrôle du système de pompage d'air et simplifie la gestion des modes confort et désenfumage
• Sa conception en coffret IP55 en polycarbonate RAL7035 garantit une excellente étanchéité et une bonne tenue en environnement technique de -20 à +40 C
• Le système intègre en outre alimentation 24V TBTS, fonctions de préchauffage et post-ventilation, ainsi que des contacts secs pour asservissement électrovanne gaz et batterie de chauffe afin d'optimiser pression et circulation d'air
Applications
• Commande centralisée de 1 ou 2 moteurs de ventilateurs d'extraction et d'introduction d'air en cuisine professionnelle
• Gestion des modes confort et désenfumage pour installations de ventilation conformes aux réglementations incendie
• Automatisation des centrales de traitement d'air avec batterie électrique ou eau chaude pour bâtiments tertiaires
• Pilotage à distance via GTC Modbus TCP/IP pour le contrôle et le suivi des systèmes de ventilation
• Intégration dans des systèmes de renouvellement d'air neuf combinant aspiration d'air vicié et refoulement d'air traité
Avantages
• Réduction de câblage et de temps d'installation grâce au coffret tout-en-un avec protections intégrées
• Maintenance simplifiée avec relais thermiques réglables directement sur le courant nominal des moteurs pilotés
• Construction robuste en coffret polycarbonate IP55 classe 2 pour une bonne résistance mécanique et électrique
• Fiabilité accrue grâce à la mémorisation de l'état confort ou sécurité et au redémarrage automatique dans la même position
• Compatibilité étendue avec moteurs monophasés 230 V et triphasés 400 V, bobinages indépendants ou Dahlander, jusqu'à 15,5A par moteur
Conception
• Coffret en polycarbonate RAL7035 IP55 offrant une étanchéité renforcée pour les environnements techniques exigeants
• Contacteurs de puissance et relais thermiques de classe d'intervention 10 intégrés pour la protection contre les surcharges
• Alimentation 24V TBTS intégrée dédiée aux organes externes de commande et aux sondes de mesure
• Gestion bi-vitesses pour moteurs asynchrones à bobinages indépendants ou Dahlander en mono ou triphasé
• Communication Modbus TCP/IP pour supervision GTC et intégration dans les systèmes de contrôle centralisé
• Version spécifique 2 ventilateurs incluant fonction post-ventilation, préchauffage programmable et asservissement de batterie de chauffe
Caractéristiques techniques
• Alimentation : 230 V monophasé 50-60 Hz ou 400 V triphasé 50-60 Hz
• Nombre de moteurs : 1 ou 2 ventilateurs extraction et insufflation
• Calibre moteur : jusqu'à 15,5A par moteur
• Indice de protection coffret : IP55
• Classe d'isolement électrique : classe 2
• Fonctions intégrées : commande puissance, protections thermiques, mémorisation état confort ou sécurité
• Tension auxiliaire : 24V TBTS pour organes de commande et sondes
• Température max : 40 C
• Température min : -20 C
• Enveloppe : polycarbonate RAL7035
• Communication : Modbus TCP/IP
• Fonctions spécifiques 2 ventilateurs : post-ventilation, préchauffage avec horloge intégrée, asservissement batterie de chauffe
• Étanchéité : coffret étanche pour environnement de ventilation
• Matériaux : boîtier polycarbonate, organes de puissance et de contrôle électriques intégrés
