Présentation

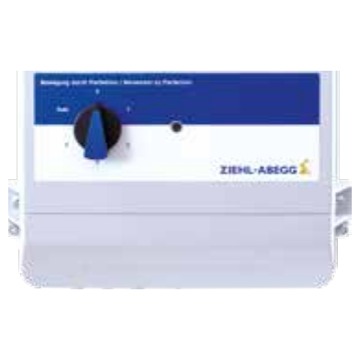

• Le régulateur de vitesse par transformateur Ziehl-Abegg RAE est conçu pour le pilotage de ventilateurs monophasés avec réglage en 5 vitesses
• Il permet une commande directe par commutateur 5 positions ou via un thermostat 5 positions externe selon les besoins de l'installation
• Ce modèle assure une limitation du courant grâce à une protection interne par fusible dimensionnée selon le courant assigné
• Sa conception compacte avec indice de protection IP54 autorise une installation dans des locaux techniques ou des zones légèrement humides
• Le système accepte une température ambiante jusqu'à 40°C tout en garantissant une dissipation thermique contrôlée
Applications
• Régulation de la vitesse de ventilateurs monophasés dans les systèmes de ventilation tertiaire
• Commande de groupes de ventilation d'extraction dans des locaux techniques ou industriels
• Pilotage automatique de ventilateurs par thermostat 5 positions dans les installations de traitement d'air
• Adaptation du débit d'air dans des réseaux de ventilation à plusieurs vitesses
• Régulation de ventilateurs de gaine ou de caissons dans les petites centrales d'air
Avantages
• Commande à 5 vitesses offrant une adaptation précise du débit d'air aux besoins de l'installation
• Protection renforcée par fusibles internes permettant de sécuriser le ventilateur et le circuit de commande
• Indice de protection IP54 garantissant une bonne résistance à la poussière et aux projections d'eau
• Plage de température ambiante jusqu'à 40°C assurant un fonctionnement fiable dans de nombreux environnements
• Plusieurs calibres de courant disponibles pour s'adapter à différents moteurs monophasés
Conception
• Alimentation monophasée 230 V 50/60 Hz avec transformateur intégré pour réduction de tension
• Boîtier métallique ou synthétique robuste avec dimensions compactes de 240 x 284 x 132 mm ou 270 x 323 x 162 mm
• Bornier de raccordement prévu pour un ventilateur monophasé et un thermostat 5 positions externe
• Fusibles internes dimensionnés selon le courant nominal pour la protection du moteur et du contact
• Conception respectant la consigne que le courant total moteur plus contact ne dépasse pas le courant de la fusible interne
Caractéristiques techniques
• Alimentation : 230 V
• Fréquence : 50 Hz
• Nombre de vitesses : 5 niveaux
• Courant nominal RAE-2G : 2 A
• Courant nominal RAE-4G : 4 A
• Courant nominal RAE-7G : 7 A
• Courant nominal RAE-9G : 9 A
• Température nominale : 40 °C
• Fusible de ligne max RAE-2G : 4 A
• Fusible de ligne max RAE-4G : 6 A
• Fusible de ligne max RAE-7G : 8 A
• Fusible de ligne max RAE-9G : 16 A
• Dissipation thermique max RAE-2G : 20 W
• Dissipation thermique max RAE-4G : 30 W
• Dissipation thermique max RAE-7G : 40 W
• Dissipation thermique max RAE-9G : 50 W
• Température ambiante max : 40 °C
• Indice de protection : IP54
• Poids RAE-2G : 3.30 kg
• Poids RAE-4G : 4.55 kg
• Poids RAE-7G : 6.05 kg
• Poids RAE-9G : 10.50 kg
• Dimensions RAE-2G et RAE-4G : 240 x 284 x 132 mm
• Dimensions RAE-7G : 240 x 284 x 132 mm
• Dimensions RAE-9G : 270 x 323 x 162 mm
