Présentation

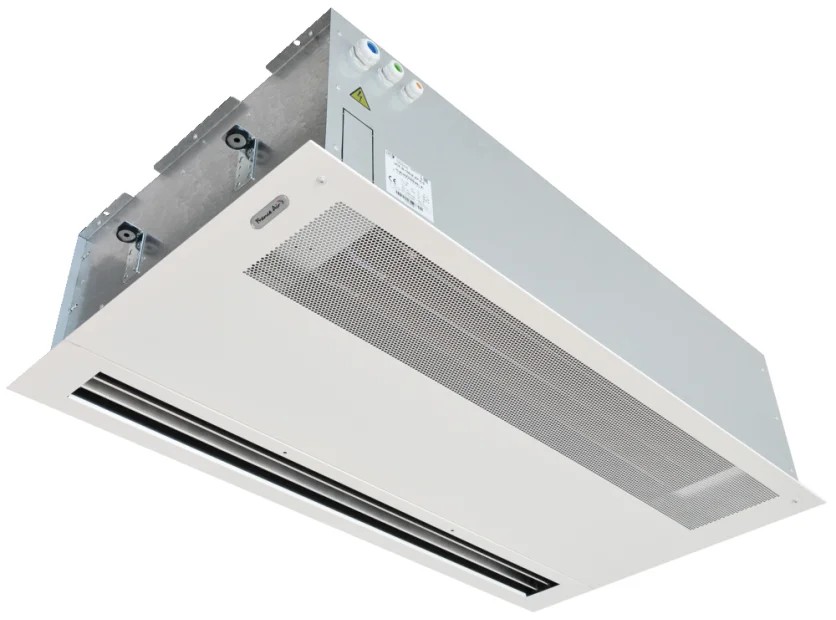

• Le rideau d'air France Air HARMONY FINESSE est conçu pour créer une barrière d'air efficace au dessus des entrées de bâtiments tertiaires
• Il limite les échanges thermiques entre l'intérieur et l'extérieur afin de maintenir un confort optimal dans les halls et zones d'accueil
• Équipé de versions sans chauffage, électrique ou à eau chaude, il s'adapte aux besoins de chauffage ou de simple séparation d'ambiance
• Sa conception encastrée compacte de 301 mm de hauteur permet une intégration discrète dans les faux plafonds
• Le système peut être piloté en maître et esclave pour gérer jusqu'à 11 rideaux d'air à partir d'un seul panneau de commande
Applications
• Protection des entrées de commerces et de magasins contre l'entrée d'air froid ou chaud
• Séparation d'ambiance pour les halls de bureaux et bâtiments publics avec portes très sollicitées
• Réduction de la pénétration des odeurs, des insectes et de la pollution extérieure dans les locaux tertiaires
Avantages
• Format très compact avec une hauteur d'installation de seulement 301 mm facilitant l'encastrement
• Faible niveau sonore avec des pressions acoustiques à 3 mètres à partir de 41,2 dB(A) pour un confort acoustique élevé
• Portée d'air jusqu'à 5 m permettant de protéger des ouvertures de grande hauteur
• Possibilité de commander jusqu'à 11 rideaux d'air en configuration maître et esclave depuis une seule interface
• Large gamme de régulations Basic, Easy et Super offrant du simple contrôle manuel à la régulation intelligente avec communication Modbus et Bacnet
Conception
• Enveloppe en acier avec indice de protection IP20 adaptée à une installation intérieure en faux plafond
• Grille de soufflage et de reprise en acier peint RAL 9016 pour une intégration esthétique dans les plafonds
• Groupe moto-ventilateur centrifuge alimenté en 230 V 50 Hz assurant des débits d'air jusqu'à 6 100 m3/h
• Batterie électrique avec technologie MCI alimentée en triphasé 400 V plus neutre 50 Hz pour une puissance jusqu'à 24,5 kW
• Batterie à eau chaude avec technologie CAP limitant l'accumulation de poussières et réduisant les cycles d'entretien
Caractéristiques techniques
• Longueurs disponibles : 1 000 à 2 500 mm
• Hauteur d'installation max : 5 m
• Débit d'air max version standard : 5 460 m3/h
• Débit d'air max version optimisée : 6 100 m3/h
• Puissance calorifique électrique max : 24,5 kW
• Puissance calorifique eau chaude max : 50,2 kW
• Niveau sonore min à 3 m : 41,2 dB(A)
• Niveau sonore max à 3 m : 65,8 dB(A)
• Tension d'alimentation ventilateur : 230 V
• Tension d'alimentation batterie électrique : 400 V
• Température d'entrée d'air pour les données : 18 °C
• Régime d'eau typique : 80/60 °C ou 60/40 °C
• Portée d'air standard : 4 m
• Portée d'air optimisée : 5 m
• Nombre max de rideaux en maître et esclave : 11 unités
