Présentation

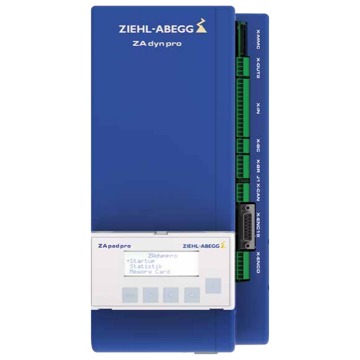

• Le variateur de fréquence Ziehl-Abegg ZAdynpro est conçu pour le pilotage précis des machines d'ascenseur synchrones et asynchrones
• Il est équipé d'un filtre de parasites radio intégré pour garantir une compatibilité électromagnétique optimale sur l'installation
• Ce modèle permet un montage compact dans l'armoire de commande grâce à une conception peu encombrante
• Sa conception avec ventilation contrôlée assure une très faible émission sonore et une consommation d'énergie réduite
• Le système intègre un afficheur quatre lignes en texte clair et une fonction de courbes de fonctionnement automatiques pour simplifier la mise en service
Applications
• Commande de moteurs d'ascenseur synchrones dans les immeubles résidentiels et tertiaires
• Pilotage de moteurs asynchrones pour ascenseurs de charge ou de personnes dans les bâtiments industriels
• Modernisation d'armoires de commande d'ascenseur existantes avec variateur de fréquence haute performance
Avantages
• Montage direct dans l'armoire de commande permettant un gain de place significatif
• Réduction notable du bruit de fonctionnement grâce à une ventilation pilotée et à une fréquence de commutation adaptable
• Sécurité élevée avec fonction arrêt de couple sécurisé conforme aux normes de sécurité fonctionnelle
• Paramétrage et supervision facilités par afficheur en texte clair, interfaces de communication et logiciel de diagnostic
• Compatibilité électromagnétique assurée par l'intégration d'un filtre et l'utilisation d'une inductance réseau dédiée
Conception
• Intégration d'un filtre d'interférences radio et d'une inductance réseau dédiée pour la compatibilité électromagnétique
• Architecture permettant la commande en boucle ouverte des moteurs asynchrones et la gestion des moteurs synchrones
• Bornier d'entrées et de sorties logiques à 24 V courant continu avec isolation galvanique complète des interfaces
• Gestion de plusieurs types d'encodeurs incrémentaux ou absolus incluant TTL, Sine, EnDat, SSI, SinCos et BiSS-C
• Châssis de protection classe IP20 adapté au montage en armoire et à la ventilation forcée contrôlée
Caractéristiques techniques
• Tension d'alimentation nominale : 400 VAC
• Type d'alimentation : 3 phases 3~
• Fréquence d'alimentation : 50/60 Hz
• Puissance moteur typique ZAdynpro 011 : 4.6 kW
• Puissance moteur typique ZAdynpro 074 : 37 kW
• Courant nominal ZAdynpro 011 : 11 A
• Courant maximum ZAdynpro 011 : 20 A
• Courant nominal ZAdynpro 074 : 74 A
• Courant maximum ZAdynpro 074 : 134 A
• Facteur de service ZAdynpro 011 : 40 %
• Poids ZAdynpro 011 : 4.70 kg
• Poids ZAdynpro 032 : 6.30 kg
• Poids ZAdynpro 040 : 16.00 kg
• Poids ZAdynpro 074 : 17.00 kg
• Fréquence de commutation : 4-16 kHz
