Présentation

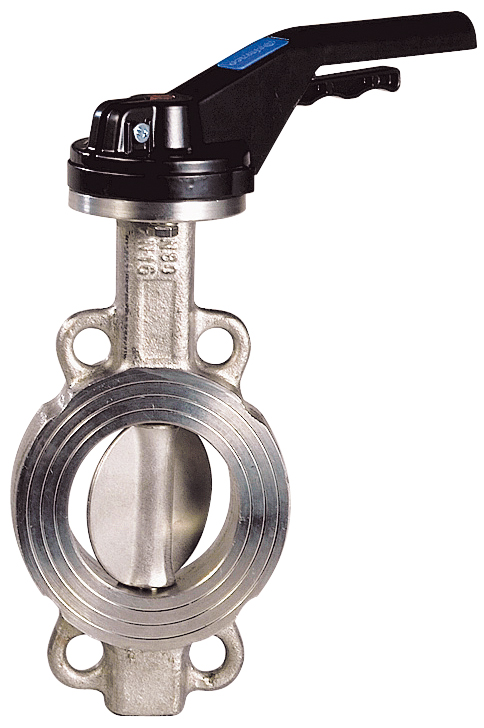

• Le robinet papillon Sferaco 1111 Oreilles de centrage est conçu pour l'isolement et la régulation des réseaux de fluides industriels et utilitaires
• Équipé d'un papillon en acier inoxydable CF8M et d'un corps en acier A216 WCB, il assure une bonne résistance mécanique en service
• Ce modèle à oreilles de centrage facilite le montage entre brides et le maintien en ligne lors des opérations de maintenance
• Sa conception est adaptée aux réseaux fonctionnant à une pression de service jusqu'à 16 bar avec différentes classes de brides
• Le système permet le passage de fumées à haute température et de produits pulvérulents dans les limites de température spécifiées
Applications
• Isolation et régulation de circuits de fumées à haute température dans les installations industrielles
• Commande de flux de produits pulvérulents dans les procédés de production
• Équipement de réseaux de tuyauteries en acier ou en inox pour fluides industriels non étanches
Avantages
• Mise en ligne facilitée grâce aux oreilles de centrage adaptées aux brides normalisées
• Large plage de température de service permettant l'utilisation sur des fumées à haute température
• Construction en acier A216 WCB et acier inoxydable CF8M garantissant une bonne durabilité en environnement industriel
Conception
• Papillon en acier inoxydable CF8M pour une bonne résistance à la corrosion
• Corps en acier A216 WCB dimensionné pour une pression de service de 16 bar
• Version métal-métal non étanche avec coefficient de perte compris entre 1,5 et 2 % du KVS
Caractéristiques techniques
• Pression de service PS : 16 bar
• Plage de pression PN : 10/16 et CLASS 150 PN20
• Diamètre nominal DN mini : 32 mm
• Diamètre nominal DN maxi : 300 mm
• Température de service TS mini : -20 °C
• Température de service TS maxi : +350 °C
• Coefficient de perte : 1,5 % du KVS minimum
• Coefficient de perte max : 2 % du KVS
• Pression de service groupe 1184 : 16 bar
• Pression de service groupe 1112 : 16 bar
• Température de service groupe 1184 mini : -20 °C
• Température de service groupe 1184 maxi : +110 °C
• Température de service groupe 1112 mini : -30 °C
• Température de service groupe 1112 maxi : +350 °C
• Nombre de versions de diamètre disponibles : 10 unités
