Présentation

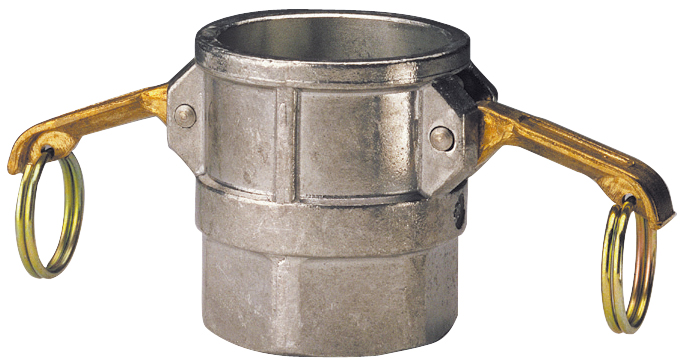

• Le raccord rapide Sferaco 2204 Coupleur femelle D est conçu pour le raccordement et la réparation de lignes de transfert de fluides courants
• Il est équipé d'un corps en aluminium associé à des cames en laiton pour garantir une bonne résistance mécanique en service
• Ce modèle reçoit un joint en caoutchouc nitrile pour assurer l'étanchéité entre les éléments de raccordement
• Sa conception taraudée et filetée en exécution BSP permet une intégration simple sur de nombreuses installations existantes
• Le système de verrouillage à cames autorise un montage et un démontage rapides sans outillage spécifique
Applications
• Raccordement rapide de tuyauteries véhiculant des fluides du groupe 2 en industrie
• Liaisons démontables sur réseaux de transfert d'eau et de fluides compatibles
• Opérations de maintenance ou de réparation sur installations de pompage et de process
Avantages
• Montage et démontage facilités grâce au système de cames rapide
• Compatibilité avec une large plage de températures de service de -10 °C à +80 °C
• Possibilité de joints alternatifs en caoutchouc EPDM, caoutchouc nitrile ou élastomère fluoré sur demande
Conception
• Corps en aluminium moulé conforme aux normes MIL-C-27487 et A-A 59326
• Cames de verrouillage en laiton pour une meilleure durabilité mécanique
• Joint standard en caoutchouc nitrile monté uniquement sur les coupleurs
• Filetage interne de type BSP pour raccordement taraudé
• Conception exclue du champ de la directive 2014/68/UE article 1 paragraphe 2b
Caractéristiques techniques
• Diamètre nominal mini : 1/2 pouce
• Diamètre nominal maxi : 4 pouces
• Pression de service recommandée en aluminium diamètre 1/2 pouce : 11 bar
• Pression de service recommandée en aluminium diamètre 3/4 pouce : 16 bar
• Pression de service recommandée en aluminium diamètre 2 pouces : 11 bar
• Pression de service recommandée en aluminium diamètre 3 pouces : 7 bar
• Plage de température de service : -10 °C à +80 °C
• Longueur coupleur femelle diamètre 1/2 pouce : 45,3 mm
• Longueur coupleur femelle diamètre 3/4 pouce : 46 mm
• Longueur coupleur femelle diamètre 1 pouce : 56 mm
• Longueur coupleur femelle diamètre 1 pouce 1/4 : 63 mm
• Longueur coupleur femelle diamètre 1 pouce 1/2 : 66 mm
• Longueur coupleur femelle diamètre 2 pouces : 76 mm
• Longueur coupleur femelle diamètre 2 pouces 1/2 : 83 mm
• Longueur coupleur femelle diamètre 3 pouces : 87 mm
• Longueur coupleur femelle diamètre 4 pouces : 92,5 mm
