Présentation

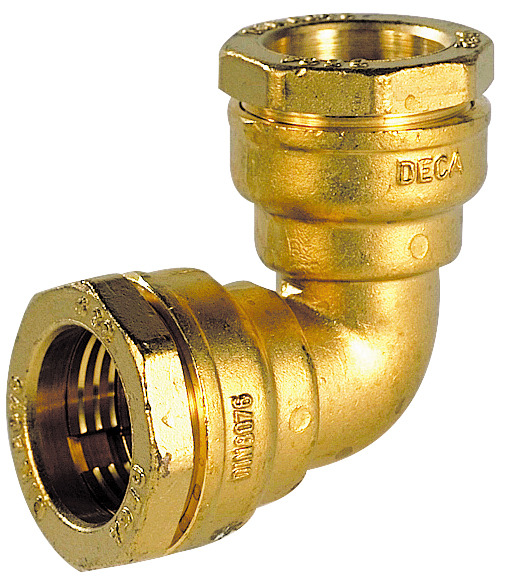

• Le raccord de réparation Sferaco 866 MANCHON COUDÉ 90° est conçu pour l'assemblage et la dérivation de tubes en polyéthylène sous pression
• Il est équipé d'un système de serrage extérieur sur tube polyéthylène garantissant une tenue mécanique fiable
• Ce modèle en laiton matricé permet la réalisation de coudes à 90° pour les réseaux enterrés ou apparents
• Sa conception intègre un joint torique en nitrile NBR assurant l'étanchéité des installations d'adduction et d'irrigation
• Le système est certifié pour l'eau potable sur les diamètres du DN20 au DN90 grâce aux numéros d'agrément ACS
Applications
• Réseaux d'adduction d'eau potable pour installations résidentielles ou collectives
• Systèmes d'irrigation agricole et d'arrosage de jardins ou d'espaces verts
• Circuits de géothermie basse température avec fluide eau glycolée
• Installations de récupération d'eau de pluie et de distribution associée
• Réseaux hydrauliques enterrés nécessitant des réparations rapides par manchon coudé
Avantages
• Montage possible sur tube sans démontage complet du raccord pour une intervention rapide
• Compatibilité avec l'eau potable grâce aux agréments ACS sur les principaux diamètres
• Résistance à une pression de service élevée jusqu'à 16 bars selon le diamètre nominal
• Adaptation aux installations véhiculant de l'eau glycolée avec une concentration jusqu'à 30 %
• Durée de vie optimisée par l'utilisation de laiton titré CW617N matricé et de joints en nitrile
Conception
• Joint torique en nitrile NBR positionné en chambre d'étanchéité interne
• Corps de raccord, embout et bague de crantage haute en laiton titré CW617N matricé
• Système de serrage extérieur par bague crantée et écrou de serrage indépendant
• Raccordement taraudé cylindrique et fileté conique conforme à la norme DIN 2999
• Conception conforme à la directive 2014/68/UE avec exclusion de certains produits selon l'article 1 paragraphe 2b et à la norme DIN 8076-1 avec certification DVGW
Caractéristiques techniques
• Pression de service max : 16 bars jusqu'au DN63
• Pression de service au-delà du DN63 : 10 bars
• Température de service min : +4 °C
• Température de service max : +40 °C
• Teneur en eau glycolée max : 30 %
• Longueur version DN20 manchon coudé 90° : 48,5 mm
• Longueur version DN25 manchon coudé 90° : 53,5 mm
• Longueur version DN32 manchon coudé 90° : 60,5 mm
• Longueur version DN40 manchon coudé 90° : 73,5 mm
• Longueur version DN50 manchon coudé 90° : 80,5 mm
• Longueur version DN63 manchon coudé 90° : 91,5 mm
• Longueur version DN75 manchon coudé 90° : 112 mm
• Garantie fabricant : 10 ans
• Conditionnement version DN20 manchon coudé 90° : 10 pièces
• Conditionnement version DN75 manchon coudé 90° : 2 pièces
