Présentation

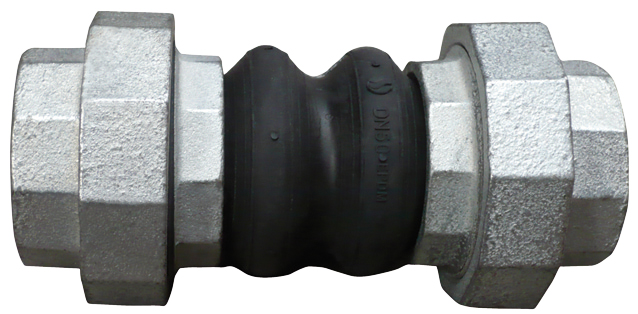

• Le manchon compensateur Sferaco 1504 EPDM avec raccords fonte galvanisée est conçu pour l'absorption des mouvements dans les réseaux d'adduction et de distribution d'eau
• Il est équipé d'un soufflet en élastomère EPDM assurant une excellente étanchéité et une bonne tenue aux variations de température
• Ce modèle utilise des raccords union en fonte galvanisée pour garantir une résistance mécanique élevée et une protection contre la corrosion
• Sa conception permet de réduire efficacement les vibrations, les bruits et les dilatations linéaires au sein des canalisations
• Le système est adapté aux installations fonctionnant sous une pression de service contrôlée jusqu'à 16 bars
Applications
• Réseaux d'adduction d'eau froide et chaude en bâtiment résidentiel
• Réseaux de distribution d'eau dans les installations tertiaires et industrielles
• Installations hydrauliques nécessitant l'absorption des vibrations et des bruits
• Réseaux de tuyauteries soumis aux dilatations thermiques contrôlées
• Postes de pompage équipés de manchons de compensation sur les collecteurs
Avantages
• Absorption efficace des vibrations et des bruits pour améliorer le confort acoustique des installations
• Compensation des dilatations thermiques réduisant les contraintes mécaniques sur les tuyauteries
• Raccords union en fonte galvanisée offrant une grande robustesse et une bonne résistance à la corrosion
• Plage de température étendue de -10 °C à +100 °C permettant une utilisation polyvalente
• Pression de service jusqu'à 16 bars adaptée aux réseaux d'eau sous pression courants
Conception
• Soufflet en EPDM conçu pour les réseaux d'adduction et de distribution d'eau
• Raccords union en fonte galvanisée assurant un montage et un démontage facilités
• Renfort interne par toile en Nylon pour une tenue mécanique renforcée
• Raccordement femelle taraudé compatible avec des filetages normalisés BSP
• Longueur standard de 200 mm ou 240 mm suivant le diamètre nominal pour une intégration aisée
Caractéristiques techniques
• Pression de service : 16 bars
• Température min : -10 °C
• Température max : 100 °C
• Diamètre nominal min : 15 mm
• Diamètre nominal max : 80 mm
• Longueur pour diamètres 1/2" à 2" : 200 mm
• Longueur pour diamètres 2" 1/2 et 3" : 240 mm
• Nombre d'ondes du soufflet : 1 onde
• Norme de pression : PN16
• Indice de rigidité approximatif : 1 unité relative
• Épaisseur moyenne de l'élastomère : 3 mm
• Densité approximative de l'EPDM : 1 g/cm3
• Coefficient de dilatation approximatif : 0,0002 1/°C
• Durée de vie indicative : 10 années
• Pression d'essai hydraulique : 24 bars
