Présentation

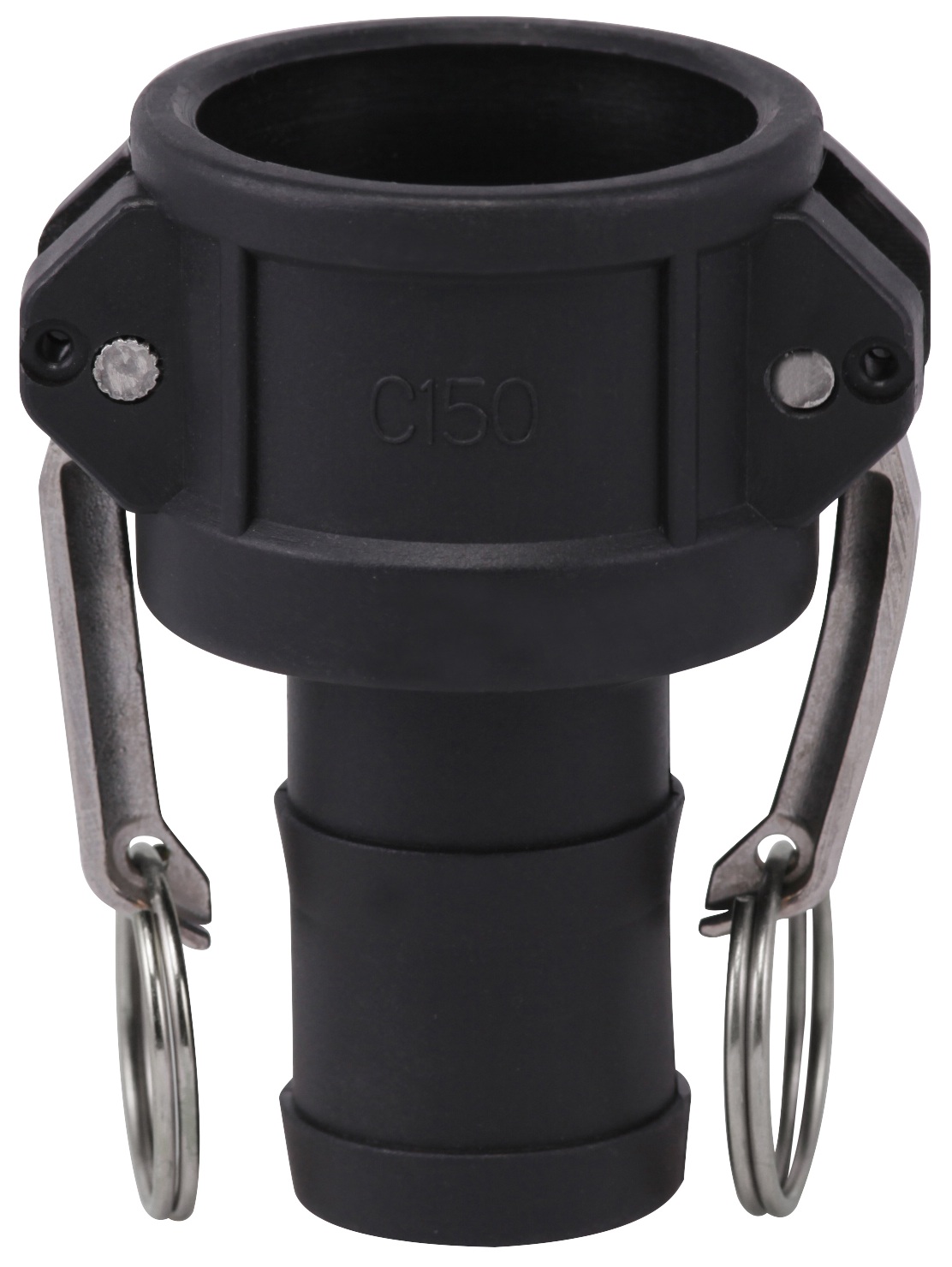

• Le raccord rapide à cames Sferaco 2213 COUPLEUR Cannelé C est conçu pour l'assemblage rapide de flexibles sur des installations de transfert de fluides
• Il est équipé d'un corps en polypropylène chargé en fibres de verre pour garantir une bonne résistance mécanique
• Ce modèle utilise des cames en inox 304 assurant un verrouillage sûr et durable du raccordement
• Sa conception avec joint en EPDM permet d'assurer l'étanchéité sur une large plage de températures de service
• Le système est adapté aux applications industrielles courantes utilisant des fluides du groupe 2 avec une pression de service contrôlée
Applications
• Liaison rapide de flexibles sur des réseaux de transfert de fluides du groupe 2
• Equipement de circuits industriels fonctionnant sous une pression de service jusqu'à 6 bars
• Raccordement démontable de tuyauteries souples dans les installations de manutention de liquides
Avantages
• Verrouillage par cames en inox 304 offrant une sécurisation mécanique fiable
• Corps en polypropylène chargé 30 % verre apportant légèreté et résistance à la corrosion
• Etanchéité assurée par joint en EPDM compatible avec de nombreux fluides courants
Conception
• Corps en polypropylène renforcé avec 30 % de fibres de verre
• Cames de verrouillage réalisées en acier inoxydable 304
• Joint d'étanchéité en EPDM adapté aux fluides du groupe 2
Caractéristiques techniques
• Pression de service : 6 bars
• Plage de température de service : 0 °C à +70 °C
• Teneur en fibres de verre du corps : 30 %
• Norme de construction MIL-C-27487 : 1 article
• Norme de construction A-A-59326 : 1 article
• Diamètre nominal disponible : 8 tailles
• Longueur version 1/2 pouce : 79 mm
• Longueur version 3/4 pouce : 86 mm
• Longueur version 1 pouce : 98,5 mm
• Longueur version 1 pouce 1/4 : 102,5 mm
• Longueur version 1 pouce 1/2 : 111 mm
• Longueur version 2 pouces : 125 mm
• Longueur version 3 pouces : 146 mm
• Longueur version 4 pouces : 176 mm
• Directive 2014/68/UE : produits exclus article 1 paragraphe 2b
