Présentation

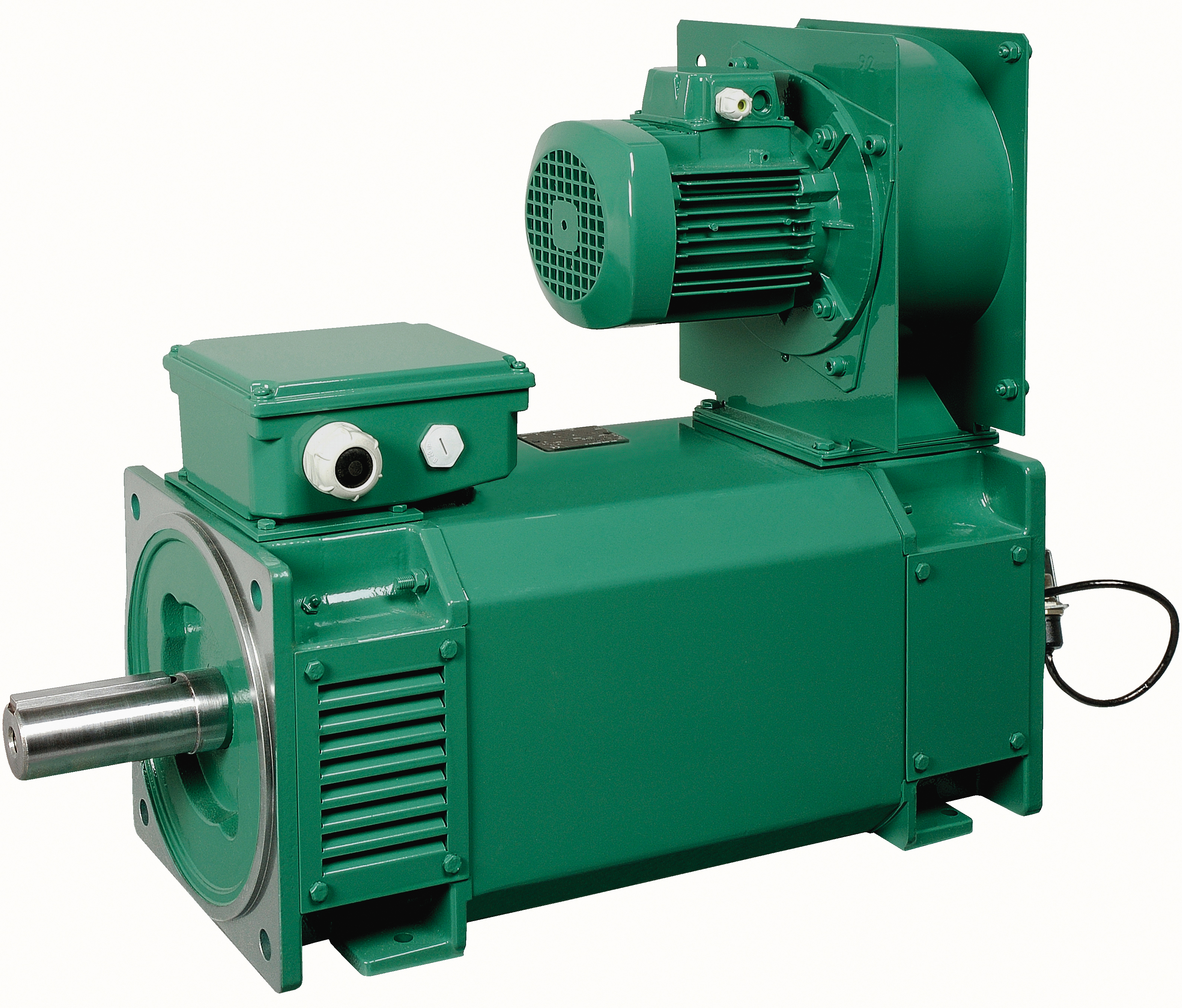

• Le moteur asynchrone Leroy Somer (Nidec) CPLS est conçu pour les entraînements à vitesse variable dans les applications industrielles exigeantes
• Il est prévu pour fonctionner avec variateur de vitesse en boucle ouverte ou fermée tout en assurant un couple nominal élevé sur une large plage de vitesses
• Ce modèle bénéficie d'une ventilation radiale auxiliaire triphasée qui garantit un refroidissement efficace quelle que soit la vitesse de rotation
• Sa conception compacte avec hauteur d'axe de 112 à 250 mm permet son intégration dans des implantations où l'encombrement est réduit
• Le système d'isolation renforcée du bobinage et la protection IP23 assurent une bonne tenue aux contraintes électriques et environnementales
Applications
• Entraînement de machines industrielles nécessitant une large plage de variation de vitesse
• Motorisation de convoyeurs, broyeurs, pompes et compresseurs via variateur de vitesse
• Entraînement principal de lignes de production dans la métallurgie, la plasturgie ou l'agroalimentaire
• Applications de ventilation ou de ventilation forcée nécessitant un contrôle précis du couple et de la vitesse
• Motorisation de bancs d'essais et d'applications haute vitesse avec configurations spécifiques HV
Avantages
• Large plage de fonctionnement à puissance constante entre la vitesse de base et la vitesse maximale mécanique
• Couple nominal disponible en service continu en dessous de la vitesse de base grâce à la ventilation forcée IC06
• Isolation électrique renforcée du bobinage permettant l'alimentation par variateurs à découpage rapide
• Option de roulements isolés pour limiter les courants de roulement induits par les variateurs de fréquence
• Nombreuses options disponibles incluant codeurs, freins, résistances de réchauffage et sondes thermiques adaptées
• Niveaux de bruit et de vibrations maîtrisés conformément aux principales normes CEI et ISO
Conception
• Moteur asynchrone triphasé à cage d'écureuil avec carter acier et paliers en fonte
• Protection mécanique et environnementale de degré IP23 avec indice de résistance aux chocs IK08
• Classe d'isolation F avec échauffement de classe F et bobinage optimisé pour fonctionnement défluxé
• Ventilation radiale auxiliaire triphasée de type IC06 avec motorisation dédiée suivant la taille CPLS
• Rotor en aluminium ou en cuivre selon les tailles avec équilibrage en classe A conformément à la norme ISO 8821
• Roulements à billes en jeu C3 graissés'à vie en standard, roulements à rouleaux disponibles en option
• Boîte à bornes en aluminium orientable par pas de 90° avec raccordement standard à trois fils de puissance
• Formes de construction normalisées CEI 60034-7 avec exécution à pattes, à bride ou pattes et bride
• Options haute vitesse HV1, HV2 ou HV3 avec roulements spécifiques, graisse haute performance et contrôle vibratoire renforcé
Caractéristiques techniques
• Plage de couple disponible : environ 95 N.m'à 2900 N.m selon la taille de moteur
• Hauteurs d'axe disponibles : 112, 132, 160, 200 et 250 mm
• Indice de protection : IP23, indice de résistance aux chocs mécaniques : IK08
• Mode de refroidissement standard : IC06 par ventilation radiale auxiliaire triphasée
• Tension alimentation moteur de ventilation : 230/400 V 50 Hz et 265/460 V 60 Hz
• Puissance moteur de ventilation : de 0,37 kW à 3 kW suivant la taille CPLS
• Vitesse maximum mécanique typique : jusqu'à 8000 min-1 selon la taille et la configuration haute vitesse
• Température ambiante de fonctionnement : de -16°C à +40°C en conditions normales d'utilisation
• Altitude de fonctionnement sans déclassement : inférieure à 1000 m
• Classe d'isolation du bobinage : F avec isolation renforcée pour alimentation par variateur
• Service : S1 en standard avec possibilité de fonctionnement à puissance constante au-delà de la vitesse de base
• Niveaux de bruit indicatifs à vide : environ 75 dB(A) à 84 dB(A) suivant la taille de moteur
• Alimentation standard : moteur triphasé alimenté par variateur de vitesse avec tension de sortie jusqu'à 480 V
• Ventilation externe optionnelle IP55 de type IC37 disponible avec débits jusqu'à 2850 m3/h selon la taille
• Boîte à bornes standard équipée de bornes M6 à M16 selon le courant nominal admissible
