Présentation

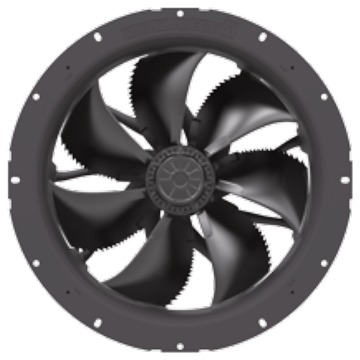

• Le ventilateur Ziehl-Abegg ZN056-VD_4M_7P2 est conçu pour le refroidissement d'huile de transformateur et les applications de ventilation industrielle exigeantes
• Équipé d'une technologie moteur asynchrone triphasée, il fonctionne sur une tension nominale de 3x400 V à 50 Hz pour un service continu fiable
• Ce modèle intègre une hélice à sept pales en aluminium avec revêtement double couche RAL 9005, optimisée pour un rendement aéraulique élevé
• Sa conception avec boîtier de raccordement et grille de protection côté aspiration garantit une installation sécurisée et une maintenance simplifiée
• Le système est conforme à la directive ErP 2015 et à la certification CE, assurant une efficacité énergétique contrôlée et des performances certifiées
Applications
• Ventilation de refroidissement d'huile pour transformateurs de puissance en poste intérieur ou extérieur
• Refroidissement d'équipements électriques et électroniques nécessitant un flux d'air concentré et constant
• Ventilation d'extraction ou d'insufflation dans installations industrielles avec contraintes de température élevées
Avantages
• Rendement énergétique optimisé avec une efficacité ErP de 39,6 % permettant une réduction de la consommation électrique
• Large plage de températures d'utilisation de -40°C à 70°C offrant une grande flexibilité d'installation
• Protection mécanique renforcée grâce à la grille de protection et au degré de protection IP54 du moteur
• Fiabilité accrue par un moteur protégé par contact thermique et un fonctionnement en service continu S1
• Adaptabilité de montage avec système ZAplus fixable des deux côtés selon la configuration de l'installation
Conception
• Moteur asynchrone triphasé à cage alimenté en 3x400 V avec boîtier à bornes pour le raccordement électrique
• Hélice à sept pales en aluminium avec revêtement double couche noir RAL 9005 pour une résistance à la corrosion
• Ensemble ventilateur compatible avec le système carter ZAplus et grille de protection côté aspiration ou deux côtés
• Protection moteur par contact thermique intégré et indice de protection IP54 pour les environnements industriels
• Classe thermique THCL155 permettant une tenue aux températures élevées lors du refroidissement de transformateurs
Caractéristiques techniques
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Puissance d'entrée nominale : 1.10 kW
• Puissance d'entrée à pression 0 Pa : 780 W
• Courant nominal : 2.30 A
• Courant de démarrage : 6.50 A
• Vitesse nominale : 1310 min-1
• Vitesse à pression 0 Pa : 1380 min-1
• Débit d'air à pression 0 Pa : 3.2 m3/s
• Nombre de pales : 7 unités
• Classe thermique : 155 °C
• Température ambiante minimale : -40 °C
• Température ambiante maximale : 70 °C
• Degré de protection moteur : IP54
• Efficacité ErP : 39.6 %
