Présentation

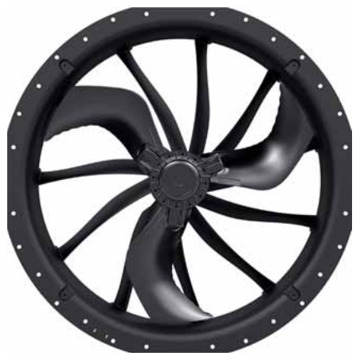

• Le ventilateur Ziehl-Abegg ZF091-6D est conçu pour la ventilation d'air à basse pression dans des installations industrielles et tertiaires
• Équipé d'un moteur asynchrone pour courant alternatif triphasé à 6 pôles, il offre un fonctionnement fiable et continu en service S1
• Ce modèle fonctionne avec une tension nominale de 3-230/400 V et une fréquence nominale de 50 Hz pour une intégration aisée aux réseaux électriques standards
• Sa conception à 3 pales en aluminium avec revêtement noir permet un bon rendement aéraulique tout en assurant une protection mécanique durable
• Le système est protégé par un degré de protection IP54 et une surveillance thermique intégrée du moteur pour une sécurité accrue en exploitation
Applications
• Ventilation d'extraction d'air dans les bâtiments industriels et ateliers
• Insufflation et reprise d'air dans les locaux tertiaires et centres logistiques
• Intégration dans des centrales de traitement d'air fonctionnant à basse pression
• Refroidissement d'équipements et d'armoires techniques par circulation d'air
• Ventilation générale dans les installations nécessitant un fonctionnement continu
Avantages
• Rendement énergétique conforme à la directive ErP 2015 avec une efficacité jusqu'à 49,3 %
• Fonctionne dans une large plage de températures ambiantes de -40 °C à 70 °C pour une grande polyvalence d'installation
• Motorisation triphasée robuste avec courant de démarrage limité à 10,00 A pour réduire les contraintes électriques au démarrage
• Niveau de pression acoustique mesuré à partir de 39 dB(A) à 7 m permettant des installations dans des environnements sensibles au bruit
• Boîte à bornes intégrée facilitant le raccordement électrique et la maintenance
Conception
• Moteur à courant alternatif triphasé 6 pôles avec tension nominale 3-230/400 V en couplage triangle/étoile
• Pales en aluminium avec une couche de peinture noire assurant une bonne résistance à la corrosion
• Rotor en aluminium peint en noir pour une protection mécanique et une durabilité accrues
• Boîte à bornes pour le raccordement électrique direct en façade du ventilateur
• Conception conforme aux exigences ErP 2015 et marquage CE pour une conformité réglementaire européenne
Caractéristiques techniques
• Puissance absorbée nominale : 0,90 kW
• Tension nominale : 3-230/400 V
• Fréquence nominale : 50 Hz
• Courant nominal : 3,40/1,95 A
• Vitesse nominale : 890 min-1
• Courant de démarrage : 10,00/6,00 A
• Classe thermique : THCL155
• Température ambiante minimale autorisée : -40 °C
• Température ambiante maximale autorisée : 70 °C
• Degré de protection : IP54
• Nombre de pales : 3
• Efficacité ErP à point de fonctionnement : 42,6 %
• Efficacité maximale : 49,3 %
• Niveau de pression acoustique minimal à 7 m : 39 dB(A)
• Poids : 31,20 kg
