Présentation
• Le ventilateur axial mural deux vitesses Ziehl-Abegg FN050-VDW 4IA7P1 est conçu pour la ventilation d'air dans les installations tertiaires et industrielles
• Il est équipé d'un moteur asynchrone à courant alternatif deux vitesses permettant une adaptation précise du débit d'air

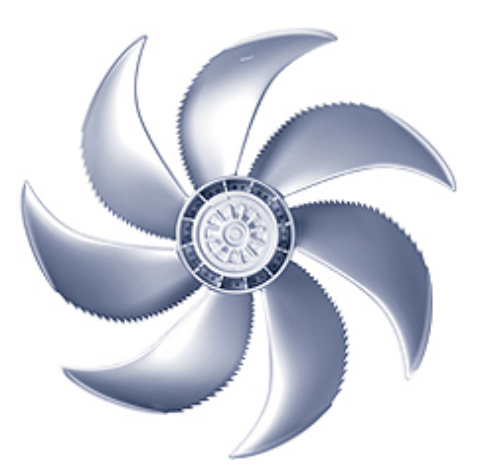

• Ce modèle utilise une roue profilée à pales en forme de faucille optimisée pour un montage sur paroi avec collerette d'entrée
• Sa conception autorise un fonctionnement continu dans une plage étendue de températures ambiantes jusqu'à 70°C
• Le système offre une régulation de vitesse à 100% pour ajuster les performances aérauliques en fonction des besoins
Applications
• Ventilation d'extraction d'air dans bâtiments tertiaires et locaux techniques
• Apport et renouvellement d'air dans ateliers industriels et entrepôts
• Refroidissement d'équipements et de locaux soumis à des charges thermiques élevées
• Ventilation générale dans systèmes de désenfumage complémentaire ou de confort
• Intégration dans caissons et centrales de traitement d'air pour application murale
Avantages
• Roue à pales profilées en aluminium offrant un rendement aéraulique optimisé
• Fonctionnement possible de -40°C jusqu'à 70°C pour une large plage d'applications
• Moteur à courant alternatif entièrement pilotable en vitesse pour un réglage fin du débit
• Protection élevée avec indice IP54 et classe thermique 155 pour une grande longévité
• Peinture noire RAL 9005 assurant une protection contre la corrosion et une intégration esthétique
Conception
• Roue en aluminium moulé sous pression avec pales en forme de faucille développées selon des principes bioniques
• Montage en version murale avec virole et anneau mural optimisés pour une bouche d'entrée évasée
• Moteur triphasé à courant alternatif deux vitesses avec couplage étoile ou triangle selon la vitesse
• Protection du moteur par relais thermique avec thermostat intégré dans les enroulements
• Ensemble ventilateur et platine support peint en couleur standard RAL 9005 noir profond
Caractéristiques techniques
• Diamètre nominal de la roue : 500 mm
• Plage de diamètres de la gamme FE2owlet : 310-800 mm
• Tension d'alimentation : 400 V
• Fréquence d'alimentation : 50 Hz
• Nombre de phases électriques : 3 phases
• Puissance absorbée vitesse haute P1 : 0.84 kW
• Puissance absorbée vitesse basse P1 : 0.54 kW
• Puissance utile vitesse haute P2 : 0.60 kW
• Puissance utile vitesse basse P2 : 0.22 kW
• Intensité nominale vitesse haute : 1.45 A
• Intensité nominale vitesse basse : 0.96 A
• Rendement statique du ventilateur : 34.2 %
• Rendement global N actuel : 41.3 %
• Classe énergétique ErP : 2015
• Vitesse de rotation haute : 1340 tr/min
• Vitesse de rotation basse : 940 tr/min
• Température ambiante maximale : 70°C
• Température ambiante minimale : -40°C
• Indice de protection électrique : IP54
• Classe thermique du moteur : 155
• Facteur de démarrage direct : 15 %
• Masse de l'appareil : 13.8 kg
• Dimensions hors tout L x l x h : 591 x 591 x 227 mm
• Densité de l'air de référence : 1.15 kg/m3
• Variation de tension admissible : ±10 %
