Présentation

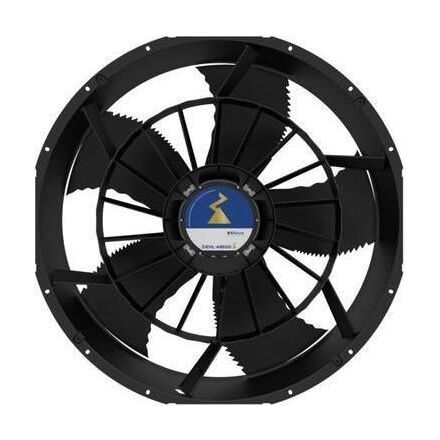

• Le ventilateur Ziehl-Abegg ZAplus est conçu pour l'amenée et l'extraction d'air avec un rendement énergétique optimisé dans les installations de ventilation et de réfrigération
• Équipé d'une roue axiale à pales bioniques FE2owlet et d'une enveloppe aérodynamique, il améliore significativement les performances aérauliques
• Ce modèle est disponible avec moteur asynchrone à courant alternatif ou moteur à commutation électronique ECblue à haut rendement
• Sa conception avec aubes directrices et court diffuseur réduit les pertes de pression et le niveau sonore tout en augmentant le débit d'air
• Le système ZAplus permet également la modernisation simple d'installations existantes grâce à son faible poids et à ses options de montage flexibles
Applications
• Ventilation et refroidissement d'équipements de réfrigération et de conditionnement d'air tels que condenseurs, groupes frigorifiques et évaporateurs
• Ventilation de bâtiments agricoles incluant serres, locaux de stockage et séchage agricole
• Refroidissement de transformateurs et de radiateurs d'huile dans les postes de transformation électrique
• Ventilation générale de bâtiments industriels et tertiaires via ventilateurs muraux ou tubulaires
• Intégration dans des pompes à chaleur pour l'échange d'air extérieur et la dissipation de chaleur
Avantages
• Assure un débit d'air accru pour une même surface d'installation, ce qui améliore la puissance frigorifique ou de ventilation
• Permet une réduction notable de la consommation électrique et des coûts d'exploitation sur la durée de vie de l'installation
• Contribue à une baisse sensible du niveau sonore et du niveau de pression acoustique horizontal grâce à l'orientation vers le haut
• Facilite les projets de rénovation grâce à un montage simple, un faible poids et une compatibilité avec de nombreux appareils existants
• Garantit une grande durabilité avec une excellente résistance aux UV, à la corrosion et aux contraintes mécaniques
Conception
• Enveloppe de ventilateur en matériau composite haute performance injecté assurant une grande stabilité et une géométrie reproductible
• Aubes directrices intégrées et court diffuseur optimisant la récupération de pression et limitant les pertes tourbillonnaires
• Brides de fixation sur les deux côtés permettant le montage pour les deux sens de circulation d'air en standard
• Quatre variantes de montage possibles pour applications en soufflage ou en aspiration : sur toiture, semi-plate, plate ou avec plaque Q
• Protection des câbles intégrée dans le carter et possibilité de coffret de raccordement étanche pour des conditions d'installation exigeantes
Caractéristiques techniques
• Perte de pression de référence : 110 Pa
• Débit d'air de référence : 25000 m3/h
• Taille de châssis ventilateur standard : 800 mm
• Vitesse de rotation standard : 1101 tr/min
• Puissance absorbée standard : 2536 W
• Niveau de puissance acoustique standard : 85.7 dB
• Vitesse de rotation avec ZAplus : 1033 tr/min
• Puissance absorbée avec ZAplus : 2032 W
• Niveau de puissance acoustique avec ZAplus : 83.8 dB
• Économie de puissance électrique : 504 W
• Économie annuelle estimée : 604.8 EUR/an
• Durée de fonctionnement de calcul : 6000 h/an
• Essai de résistance au froid : -40 °C selon DIN EN 60068-2-1
• Essai de résistance à la chaleur : 80 °C selon DIN EN 60068-2-2
• Plage d'essai de variation de température : -40 à 65 °C selon DIN EN 60068-2-14
