Présentation

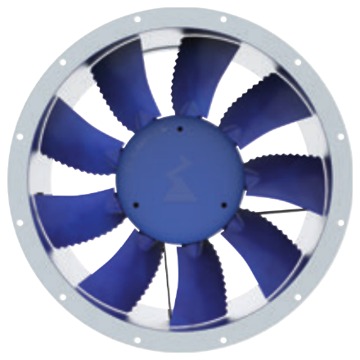

• Le ventilateur Ziehl-Abegg MAXventowlet DN50V est conçu pour la ventilation d'air en gaine avec alimentation en courant triphasé
• Il fonctionne avec une fréquence de service de 60 Hz et une plage de tension triphasée de 3 à 460 V selon les versions
• Ce modèle utilise une roue à neuf pales en matériau composite haute performance montée dans une enveloppe tubulaire
• Sa conception avec moteur standard NEMA à cage fermée assure une protection renforcée contre la poussière et l'humidité
• Le système autorise un fonctionnement fiable dans une plage de température ambiante de -20 °C à 50 °C
Applications
• Ventilation d'extraction d'air dans les réseaux de gaines industriels
• Insufflation d'air neuf dans les installations tertiaires de grande surface
• Refroidissement d'espaces techniques et de locaux de machines
• Renouvellement d'air dans les bâtiments logistiques et entrepôts
• Ventilation générale dans les installations de production et ateliers
Avantages
• Adaptation aisée aux besoins grâce au réglage d'angle de pale spécifique à chaque version
• Compatibilité avec plusieurs tailles de moteurs NEMA pour optimiser la puissance installée
• Fonctionnement dans une large plage de températures ambiantes de -20 °C à 50 °C
• Roue en matériau composite haute performance pour une bonne efficacité aéraulique
• Carter long ou court disponible sur demande pour faciliter l'intégration en gaine
Conception
• Roue à neuf pales en matériau composite haute performance non peinte
• Moteur triphasé standard NEMA avec degré de protection fermé ventilé
• Carter tubulaire long en standard avec possibilité de version courte ou avec buse intégrée
• Mesures aérauliques réalisées selon la norme ISO 5801 en configuration type A
• Entrée avec embouchure profilée sans grille de protection pour optimiser le débit d'air
Caractéristiques techniques
• Tension nominale : 3 à 460 V
• Fréquence nominale : 60 Hz
• Nombre de pales : 9 unités
• Température ambiante min : -20 °C
• Température ambiante max : 50 °C
• Puissance nominale version DN50V-2DF.F7.11.G9 : 7.5 hp
• Puissance nominale version DN50V-2DF.F7.14.G9 : 7.5 hp
• Puissance nominale version DN50V-4DF.B7.14.G9 : 0.75 hp
• Puissance nominale version DN50V-4DF.B7.19.G9 : 1 hp
• Puissance nominale version DN50V-4DF.D7.24.G9 : 1.5 hp
• Puissance nominale version DN50V-4DF.D7.29.G9 : 1.5 hp
• Puissance nominale version DN50V-4DF.D7.34.G9 : 2 hp
• Poids version DN50V-2DF.F7.11.G9 : 159.9 lbs
• Poids version DN50V-4DF.B7.14.G9 : 81.4 lbs
• Rendement pic version DN50V-4DF.B7.14.G9 : 42.1 %
• Rendement pic version DN50V-2DF.F7.11.G9 : 47.0 %
