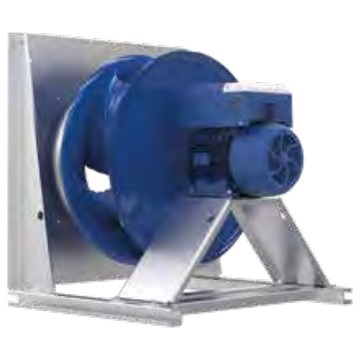

Ventilateur plug fan centrifuge haut rendement
Ziehl-Abegg ZABLUEFIN ER80I PMBLUE

Présentation
• Le ventilateur plug fan Ziehl-Abegg ZAbluefin ER80I PMblue est conçu pour la ventilation d'air dans les installations de traitement d'air à haut rendement énergétique
• Équipé d'une roue centrifuge ZAbluefin en tôle d'acier revêtue et d'un moteur synchrone à aimants permanents PMblue IE4, il assure une performance aéraulique optimale
• Ce modèle intègre une buse d'entrée avec dispositif de mesure du débit d'air pour un contrôle précis du fonctionnement
• Sa conception avec moteur IP54 et isolation thermique classe 155 lui permet de fonctionner dans des environnements exigeants
• Le système est compatible avec une alimentation triphasée 380-480 V et une fréquence de 50-60 Hz pour une intégration facilitée dans les installations tertiaires et industrielles

Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air
• Renouvellement d'air dans les bâtiments tertiaires et industriels à haut rendement énergétique
• Intégration dans des caissons plug fan pour modernisation d'installations existantes

Avantages
• Rendement moteur élevé grâce à la technologie à aimants permanents PMblue IE4
• Mesure intégrée du débit d'air permettant un pilotage précis et économe en énergie
• Plage de température de fonctionnement étendue de -20 °C à 40 °C pour une grande souplesse d'utilisation

Conception
• Roue centrifuge ZAbluefin en tôle d'acier peinte RAL 5002 avec géométrie optimisée
• Moteur à aimants permanents avec électronique de commande PMlcontrol basic-M montée sur le moteur
• Indice de protection moteur IP54 avec capteur thermique à résistance PTC pour la protection intégrée

Caractéristiques techniques
• Plage de tension nominale : 380-480 V
• Fréquence nominale : 50-60 Hz
• Puissance nominale disponible : 7.40-17.70 kW
• Rendement moteur : 91.0-95.5 %
• Courant nominal : 10.0-28.0 A
• Vitesse nominale : 1150-1560 tr/min
• Vitesse max : 1190-1525 tr/min
• Puissance absorbée : 7.80-16.50 kW
• Rendement aéraulique au point de crête : 71.7-75.6 %
• Classe thermique : 155 °C
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Indice de protection : IP54
• Masse totale selon version : 188.00-219.00 kg
• Longueur totale T : 885-1053 mm
